Tabla de resistencia a la tracción de chapas para máquinas de laminado y clasificación de chapas de acero

Tabla de resistencia a la tracción de chapas para máquinas de laminado y clasificación de chapas de acero:

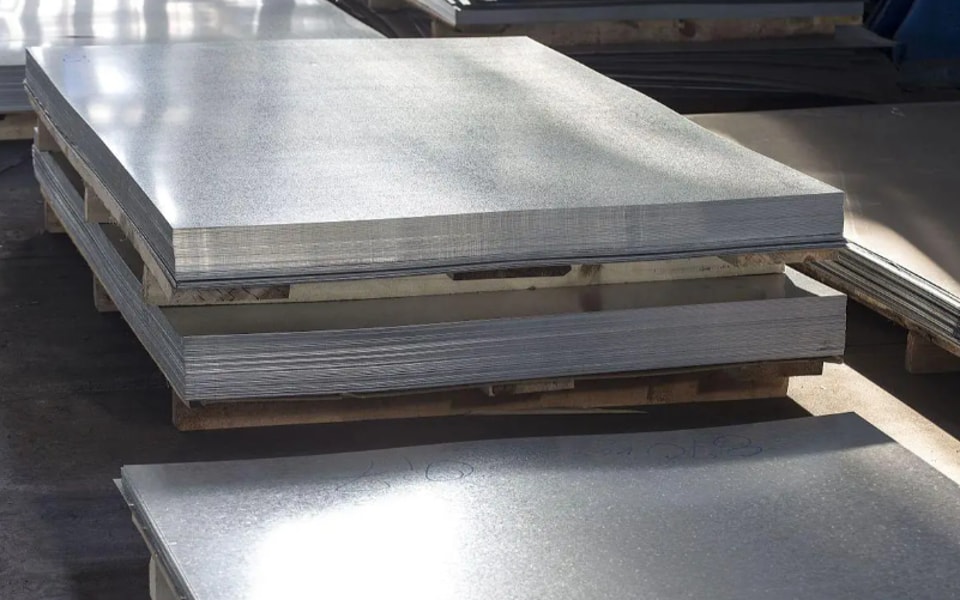

I. Clasificación de las chapas de acero (incluidas las bandas de acero):

1. Clasificación por espesor: (1) Chapa fina (2) Chapa mediana (3) Chapa gruesa (4) Chapa extragruesa

2. Clasificación por método de producción: (1) Chapa de acero laminada en caliente (2) Chapa de acero laminada en frío

3. Clasificación por características superficiales: (1) Chapa galvanizada (chapa galvanizada en caliente, chapa electrogalvanizada) (2) Chapa estañada (3) Chapa de acero compuesta (4) Chapa de acero con recubrimiento de color

4. Clasificación por aplicación: (1) Chapa de acero para puentes (2) Chapa de acero para calderas (3) Chapa de acero para construcción naval (4) Chapa de acero para blindaje (5) Chapa de acero para automóviles (6) Chapa de acero para cubiertas (7) Chapa de acero estructural (8) Chapa de acero eléctrica (chapa de acero al silicio) (9) Chapa de acero para muelles (10) Otras

II. Grados japoneses habituales de chapas de acero para estructuras generales y mecánicas

1. En los grados del acero japonés (serie JIS), el acero estructural ordinario se compone principalmente de tres partes: la primera indica el material,

por ejemplo, S (Steel) para acero y F (Ferrum) para hierro; la segunda indica las diferentes formas, tipos y usos,

por ejemplo, P (Plate) para chapa, T (Tube) para tubo y K (Kogu) para herramienta; la tercera indica los valores característicos,

generalmente, la resistencia mínima a la tracción. Por ejemplo: SS400– la primera S indica acero y la segunda S indica «estructura»,

400 es el límite inferior de resistencia a la tracción, de 400 MPa, y el conjunto indica acero estructural ordinario con una resistencia a la tracción de 400 MPa.

2. SPHC– La primera S es una abreviatura de steel (acero), P de plate (chapa), H de heat (calor) y C de commercial (comercial); el conjunto indica chapas y bandas de acero laminadas en caliente para uso general.

3. SPHD– Indica chapas y bandas de acero laminadas en caliente para estampación.

4. SPHE– Indica chapas y bandas de acero laminadas en caliente para embutición profunda.

5. SPCC– Indica chapas y bandas de acero al carbono laminadas en frío para uso general, equivalentes al grado chino Q195-215A. La tercera letra, C, es una abreviatura de Cold (frío). Cuando se requiere un ensayo de tracción, se añade una T al final del grado, dando como resultado SPCCT.

6. SPCD– Indica chapas y bandas de acero al carbono laminadas en frío para estampación, equivalentes al acero estructural al carbono de alta calidad chino 08Al (13237).

7. SPCE– Indica chapas y bandas de acero al carbono laminadas en frío para embutición profunda, equivalentes al acero chino para embutición profunda 08Al (5213). Cuando se requieren propiedades no envejecibles, se añade una N al final del grado, dando como resultado SPCEN.

Designaciones de temple para chapas y bandas de acero al carbono laminadas en frío: el estado recocido es A, el temple estándar es S, 1/8 duro es 8, 1/4 duro es 4, 1/2 duro es 2 y duro es 1. Designaciones del acabado superficial: D para acero laminado con acabado mate y B para acero laminado con acabado brillante. Por ejemplo, SPCC-SD indica una chapa de acero al carbono laminada en frío para uso general, con temple estándar y acabado mate.

Otro ejemplo es SPCCT-SB, que indica una chapa de acero al carbono laminada en frío, con temple estándar y acabado brillante, que requiere propiedades mecánicas garantizadas. 8. Método de designación JIS para grados de acero destinados a estructuras mecánicas:

S + contenido de carbono + designación mediante letras (C, CK), donde el contenido de carbono se representa mediante el valor medio multiplicado por 100; C indica carbono y K indica acero de cementación. Por ejemplo, la bobina de acero al carbono S20C tiene un contenido de carbono del 0,18-0,23 %.
