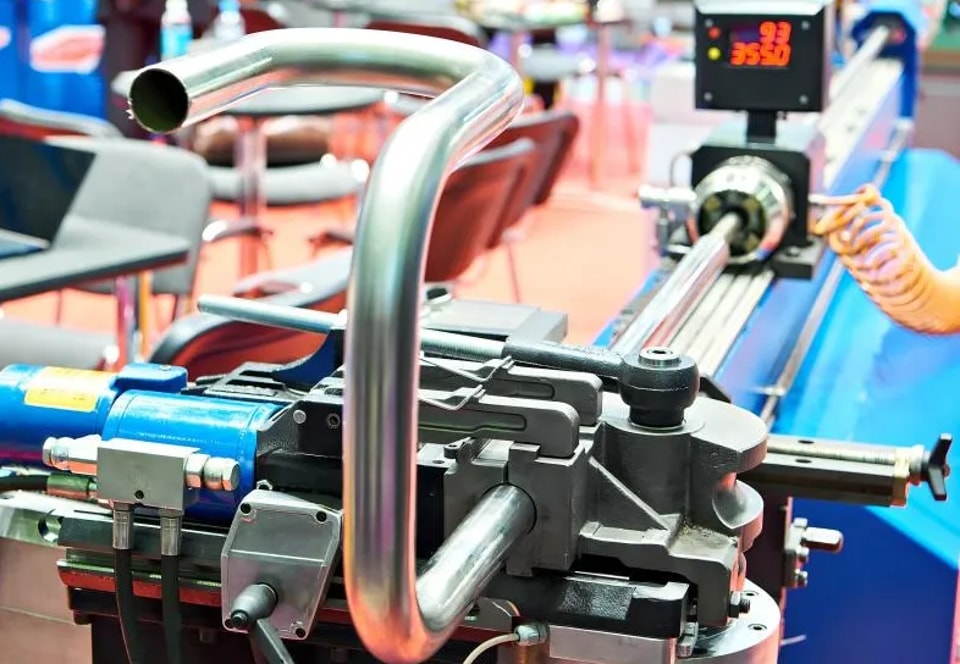

¿Cómo evaluar la eficiencia de producción de una curvadora de tubos?

Al comprar o utilizar una dobladora de tubos, la «eficiencia» no puede juzgarse solo por la velocidad. Los siguientes indicadores clave le ayudarán a evaluar con precisión la verdadera eficiencia de producción de una dobladora de tubos.

1. Tiempo de procesamiento por pieza (tiempo de ciclo)

El tiempo total desde la carga de un tubo hasta completar el doblado y la descarga. Incluye:

Acciones de sujeción, doblado, avance/retroceso del mandril, rotación (para piezas con múltiples curvaturas), alimentación y liberación.

Holgura del programa y tiempo auxiliar (por ejemplo, carga/descarga del operario).

Criterios de evaluación: para el mismo diámetro de tubo/espesor de pared/número de curvaturas, cuanto menor sea el tiempo de ciclo, mejor. Sin embargo, comparar la misma precisión—con alta velocidad pero alto índice de desperdicio no tiene sentido.

2. Tiempo de cambio de molde y depuración

En la producción en masa, cambiar el diámetro del tubo o la forma de curvado requiere cambiar el molde, ajustar la posición del mandril y cargar el programa. Esto provoca tiempo de inactividad de la máquina y ausencia de producción.

Los modelos tradicionales pueden requerir entre 30 y 60 minutos para el cambio de molde.

Los modelos con diseño de cambio rápido de molde (SMED) pueden completar esto en 5 a 10 minutos.

Criterios de evaluación: para la producción de lotes pequeños y variedad múltiple, el tiempo de cambio de molde es más importante que el tiempo de ciclo por pieza.

3. Rendimiento a la primera pasada (tasa de una sola pasada)

El porcentaje de tubos doblados que no requieren retrabajo ni desecho. Incluso con una operación de alta velocidad, una alta tasa de defectos da como resultado una eficiencia global extremadamente baja.

Criterios de evaluación: una dobladora de tubos de alta eficiencia debería tener un rendimiento a la primera pasada superior al 98% (suponiendo materiales estables y moldes razonables).

4. Nivel de automatización y requisitos del operador

Carga y descarga manual: los operarios deben esperar a que termine el doblado y cargar y descargar manualmente, lo que limita el tiempo de ciclo.

Semiautomática: sujeción y doblado automáticos, pero la carga y descarga siguen siendo manuales.

Totalmente automática + alimentador/rack de descarga: es posible el procesamiento continuo; una sola persona puede supervisar varias máquinas.

Robot integrado: unidad no tripulada con la máxima eficiencia.

Criterio de evaluación: basado en la producción por mano de obra unitaria (piezas/persona/hora).

5. Eficiencia general del equipo (OEE)

OEE = Disponibilidad de tiempo× Disponibilidad de rendimiento× Tasa de primera pasada

Disponibilidad de tiempo: tiempo real de funcionamiento / tiempo planificado de funcionamiento (solución de problemas, espera de materiales, cambio de molde)

Disponibilidad de rendimiento: tiempo de ciclo real / tiempo de ciclo teórico (si funciona de forma estable a la velocidad máxima)

Tasa de primera pasada: número de productos buenos / producción total

Criterio de evaluación: OEE≥ 85% se considera excelente.

6. Impacto indirecto del consumo de energía y los costos de mantenimiento en la eficiencia

Alto consumo de energía y alta temperatura del aceite hidráulico que provocan una parada forzada para enfriamiento→ Disminución de la producción real

Sustitución frecuente de piezas de desgaste y largo tiempo de mantenimiento→ Largo tiempo de inactividad

Criterio de evaluación: calcule la "eficiencia económica global" dividiendo la producción total anual por el costo operativo total (incluida la electricidad, los repuestos y las horas de mano de obra de mantenimiento).

Métodos prácticos de evaluación

1. Tome la misma pieza de trabajo (mismo diámetro de tubería, espesor de pared, número de dobleces y material) y compare los siguientes cuatro puntos:

2. Número real de piezas conformes por hora

3. Tiempo medio de inactividad necesario para cambiar las especificaciones (diámetro de la tubería o forma del doblez)

4. Número de desechos en 1000 ciclos consecutivos de producción

5. Número de paradas no planificadas por problemas del equipo en una semana

Cuanto mejores sean los resultados de la comparación, mayor será la eficiencia de producción.

La eficiencia de producción de la dobladora de tubos = alta velocidad× alta tasa de rendimiento estable× cambio rápido de molde× alto grado de automatización. Analizar cualquier factor por separado puede llevar a conclusiones engañosas. El método de evaluación más fiable es una valoración integral basada en el OEE (tasa de ejecución de resultados) o en el número de piezas conformes por hora.
