Tubos en la fabricación aeroespacial: ¿cómo garantizar la seguridad de vuelo?

En el sector aeroespacial, el doblado de tubos está directamente relacionado con la seguridad de vuelo. Las líneas de combustible de las aeronaves, los sistemas hidráulicos, el suministro de oxígeno y los circuitos de refrigeración dependen del doblado de tubos. El fallo de estas líneas podría tener consecuencias catastróficas. A continuación se explica cómo el doblado preciso de tubos garantiza la seguridad desde tres aspectos: materiales, procesos y control de calidad.

1. Mantener la integridad estructural y evitar el agrietamiento por fatiga

Las aeronaves experimentan vibraciones intensas, cambios drásticos de temperatura y fluctuaciones de presión durante el vuelo. Las microfisuras, arrugas o arañazos en la pared interior de los dobleces pueden propagarse gradualmente hasta provocar finalmente la rotura del tubo.

El doblado preciso de tubos utiliza un mandril para soportar la pared interna del tubo, combinado con un molde antivarrugas que presiona la parte exterior, garantizando una deformación uniforme del material sin arrugas ni colapso. Los ensayos no destructivos después del doblado (líquidos penetrantes fluorescentes o corrientes de Foucault) garantizan una superficie libre de defectos. Los tubos producidos de esta manera pueden soportar decenas de miles de ciclos de presión sin fallar.

2. Garantizar un flujo de fluido sin obstrucciones y evitar la pérdida de presión

El combustible, el aceite hidráulico y el oxígeno requieren una entrega sin obstrucciones. Las arrugas o un adelgazamiento excesivo de la pared interior de los dobleces pueden aumentar la resistencia al flujo, provocar una presión insuficiente aguas abajo e incluso causar la obstrucción de válvulas de precisión por residuos.

El doblado CNC de precisión garantiza una pared interior lisa mediante la optimización del radio de doblado (normalmente≥2 veces el diámetro del tubo) y el control del índice de reducción del espesor de pared (los requisitos aeroespaciales≤del 15 % del espesor nominal de pared). Los tubos críticos también se someten a pulido de la pared interior.

3. Reducción de peso sin sacrificar resistencia

Las aeronaves utilizan ampliamente aleaciones de titanio, aleaciones de aluminio, acero inoxidable y aleaciones resistentes a altas temperaturas. Estos materiales son sensibles a los procesos de doblado: un doblado incorrecto puede provocar un adelgazamiento excesivo de la pared, reduciendo la resistencia a la presión.

Mediante el preanálisis del comportamiento de deformación a través de simulación por elementos finitos para determinar los parámetros óptimos de doblado (velocidad, fuerza de sujeción, extensión del mandril) y utilizando un sistema de control servo para supervisar en tiempo real el par y la presión, podemos garantizar que el adelgazamiento de la pared se mantenga dentro de límites seguros, al tiempo que aprovechamos las ventajas de reducción de peso de los materiales ligeros.

4. Ensamblaje preciso, eliminando las tensiones de instalación

El espacio interior compacto de las aeronaves exige un trazado preciso de las tuberías. Las desviaciones excesivas en los ángulos o longitudes de doblado obligan a los operarios a tirar con fuerza durante el montaje, generando tensiones de ensamblaje. Sumado a las vibraciones del vuelo, esto puede provocar fácilmente fugas prematuras en las uniones.

El doblado de precisión garantiza «formado en una sola vez, ajuste perfecto», con interfaces naturalmente alineadas, eliminando la necesidad de aplicar fuerza bruta y, por tanto, eliminando las tensiones de ensamblaje.

Tecnologías clave

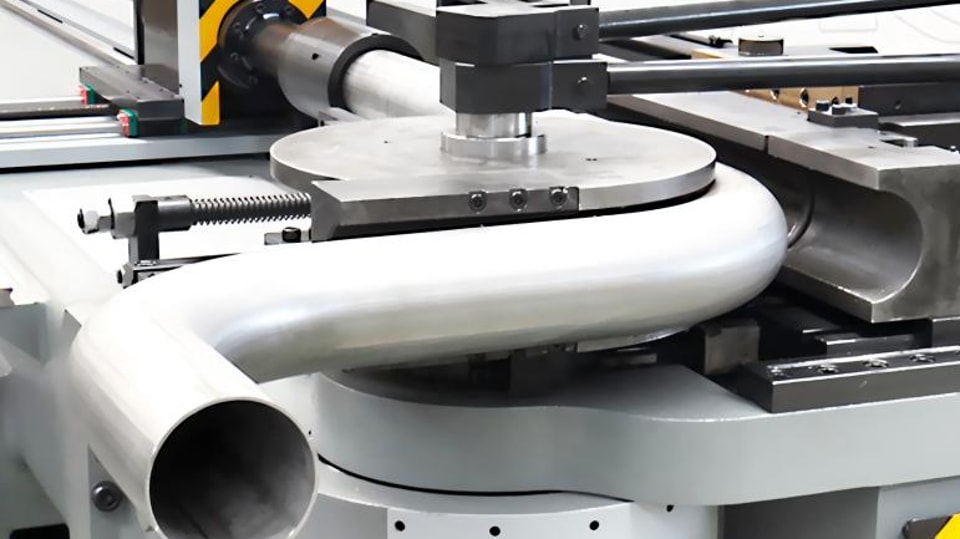

Doblado CNC con mandril: un mandril de rótula sostiene la pared interior, mientras que una matriz antivarrugas presiona el lado exterior para evitar el colapso y la formación de arrugas.

Control servo multieje: permite doblados complejos en múltiples planos, garantizando la precisión angular entre dobleces.

Medición láser en línea: detecta inmediatamente cada ángulo después del doblado, corrige automáticamente los valores de compensación y archiva los datos para crear un registro de calidad.

Materiales comunes: aleación de titanio Ti-3Al-2.5V (líneas hidráulicas), acero inoxidable 321/347 (zonas de alta temperatura), aleación de aluminio 6061 (sistemas de aire acondicionado), Inconel 625 (tuberías de refrigeración del motor).

Normas de calidad: las tolerancias suelen exigir ángulos≤ ±0.5°°, longitudes≤ ±0,5 mm y radios≤ ±0,25 mm. Debe cumplir con las normas AS9100 y las especificaciones del OEM.

En la industria aeroespacial, el doblado de tubos no es un proceso rutinario, sino la primera línea de defensa para la seguridad. La tecnología CNC, los moldes de precisión, la inspección en línea y un riguroso sistema de calidad trabajan conjuntamente para garantizar que cada tubo doblado sea impecable en condiciones extremas.
