Principio de funcionamiento y características estructurales de una máquina curvadora de perfiles de tres rodillos

Una máquina curvadora de perfiles es un equipo de procesamiento de alta eficiencia diseñado específicamente para curvar diversos perfiles de acero de formas irregulares, como ángulos, canales, perfiles en I, pletinas, perfiles cuadrados y redondos. Puede completar los procesos de laminado y enderezado en una sola operación de alimentación.

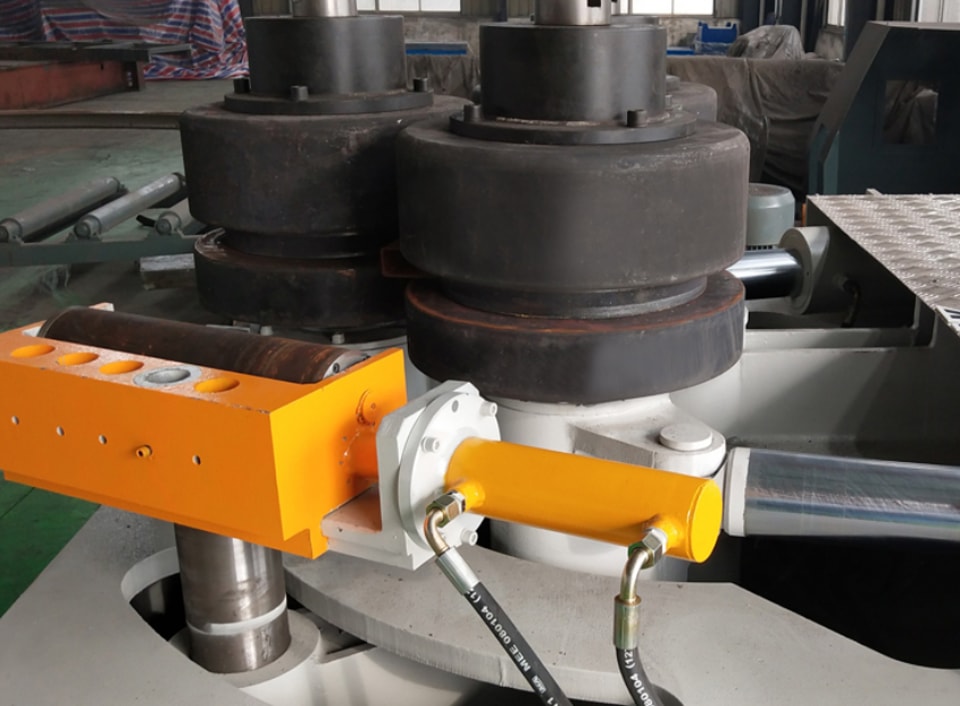

La máquina curvadora de perfiles de tres rodillos de nuestra empresa está diseñada y fabricada utilizando tecnología extranjera avanzada. Está compuesta principalmente por una bancada, rodillos laterales, rodillos de apoyo, un sistema de transmisión, un sistema eléctrico, un sistema hidráulico y moldes. La máquina curvadora de perfiles de tres rodillos incorpora una función de predoblado. Los tres rodillos de trabajo son rodillos motrices principales, accionados mediante motores hidráulicos y engranajes. Los dos rodillos inferiores son accionados hidráulicamente y pueden desplazarse en arco alrededor de un centro de giro fijo. Los rodillos de apoyo y los rodillos guía de enderezado están situados a ambos lados de los rodillos de trabajo, lo que ayuda a garantizar la calidad del laminado de perfiles con secciones asimétricas, como los ángulos.

El rodillo de enderezado de la máquina curvadora de perfiles de tres rodillos tiene tres movimientos:

(1) Puede moverse hacia arriba y hacia abajo;

(2) Puede moverse simultáneamente en arco hacia arriba y hacia abajo junto con el rodillo inferior;

(3) Puede girar simultáneamente para garantizar la calidad de conformado del perfil durante el proceso de laminado.

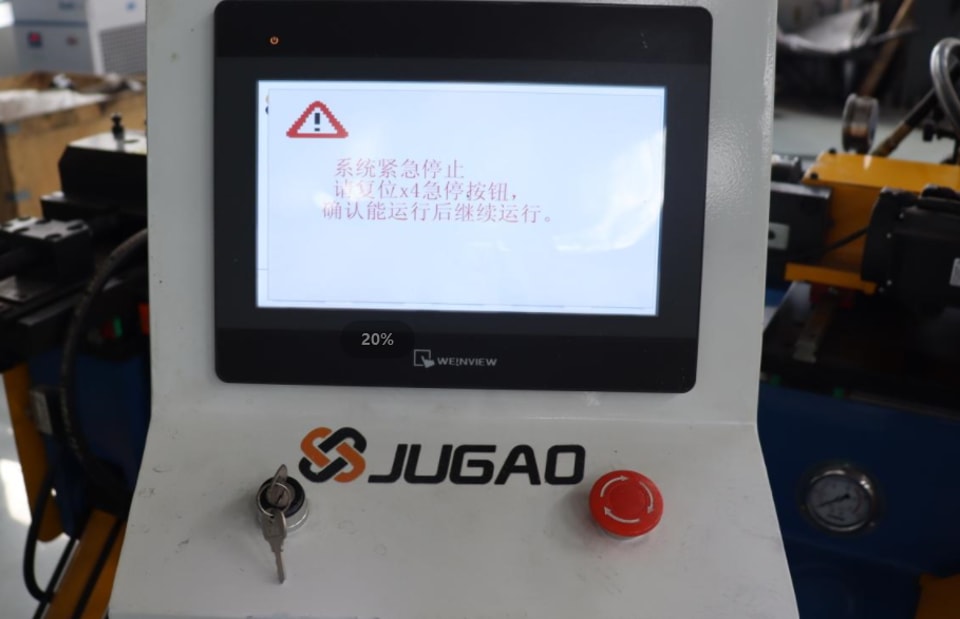

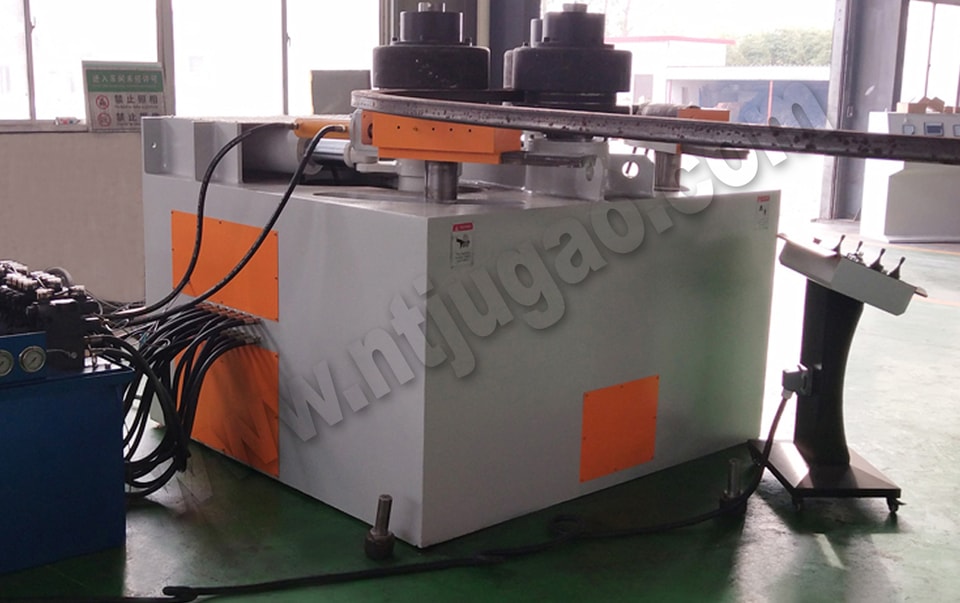

El desplazamiento de elevación de los dos rodillos inferiores se muestra digitalmente, de forma clara e intuitiva. La máquina está equipada con una mesa de operaciones independiente que facilita su manejo. La bancada de la máquina es una estructura de placas de acero soldadas y se somete a un tratamiento de recocido para eliminar las tensiones internas. Los rodillos laterales están instalados en la cavidad de la bancada. Mediante los dos cilindros de los rodillos laterales, estos pueden desplazarse hacia arriba y hacia abajo en arco alrededor del eje central, siguiendo la ranura curva de la bancada. Los rodillos de apoyo están instalados en los brazos giratorios izquierdo y derecho. Pueden desplazarse en arco junto con los rodillos laterales. Al mismo tiempo, mediante el cilindro de giro y el cilindro de elevación de los rodillos de apoyo, pueden girar y elevarse alrededor de los brazos giratorios hasta un ángulo determinado. La elevación de los cilindros de los rodillos laterales está equipada con un dispositivo de visualización digital para facilitar el manejo. La máquina ofrece suficiente resistencia y rigidez para curvar perfiles dentro de su capacidad. Cambiando el molde, puede laminar y curvar perfiles como ángulos, pletinas, perfiles cuadrados, canales, perfiles en I, perfiles redondos y tubos de acero.
