Las máquinas de doblado son esenciales en la fabricación de metales, permitiendo el doblado preciso de chapas metálicas y otros materiales. Para lograr un rendimiento óptimo, se utilizan diversas herramientas y accesorios junto con estas máquinas. Este documento proporciona una visión en profundidad de las herramientas y accesorios de máquinas de doblado más comúnmente utilizados, sus funciones y las mejores prácticas para su aplicación.

Herramientas Esenciales de Máquinas de Doblado

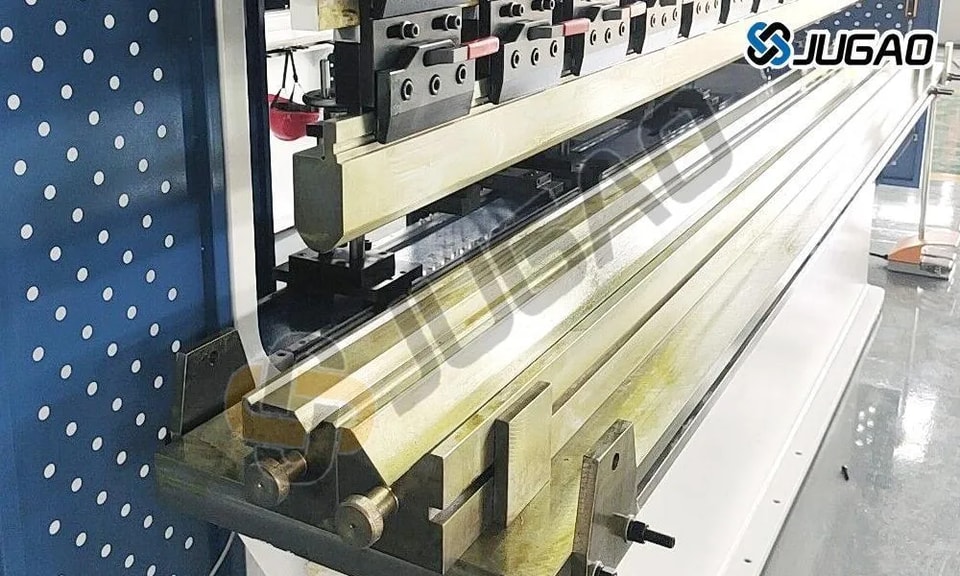

1. Matrices de Plegadora (Juegos de Herramientas)

Las matrices de plegadora son críticas para formar chapas metálicas en formas deseadas. Consisten en:

l Punzón (Matriz Superior): El componente masculino que aplica fuerza a la pieza de trabajo.

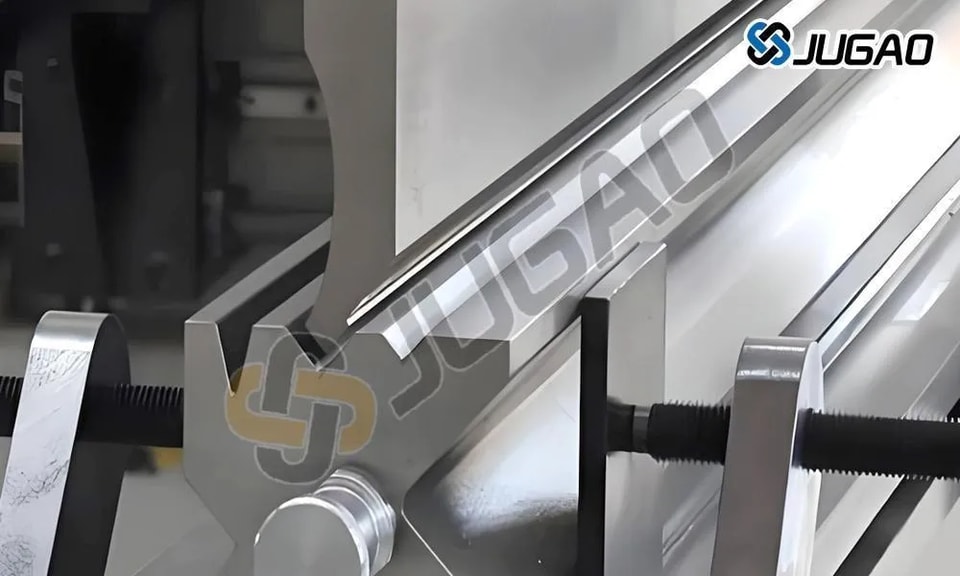

l Matriz (Matriz Inferior): El componente femenino que da forma al metal.

Tipos Comunes de Matrices:

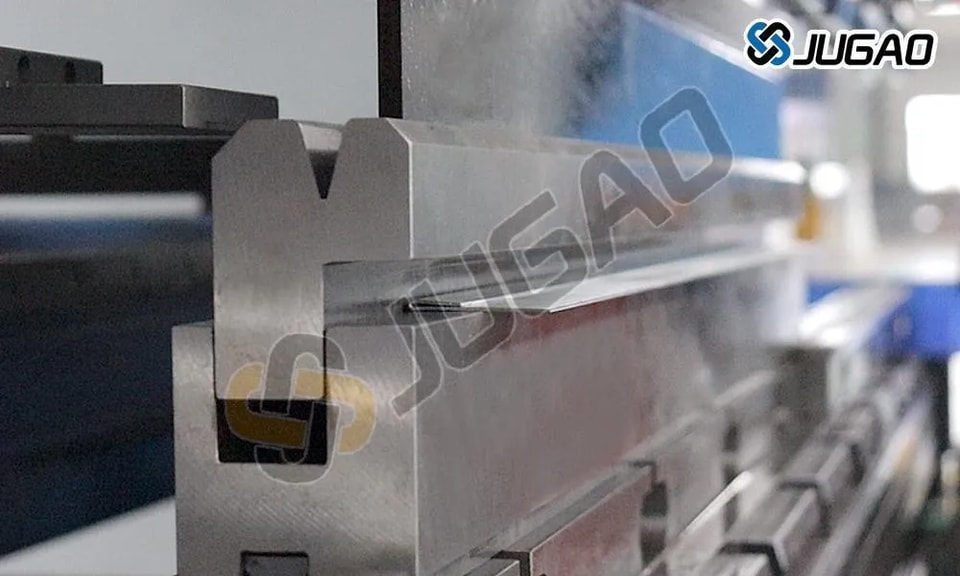

l Matrices en V: Utilizadas para dobleces estándar (por ejemplo, ángulos de 90°).

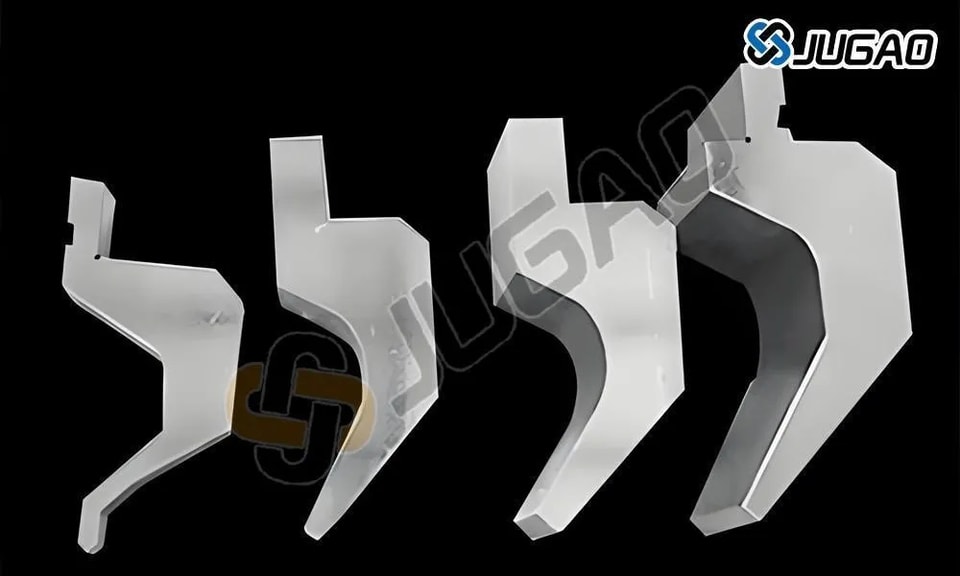

l Matrices de Cuello de Ganso: Permiten bridas de retorno profundas.

l Matrices de Ángulo Agudo: Para dobleces más agudos que 90°.

l Matrices de Remachado: Crean bordes plegados para costuras reforzadas.

l Matrices de Radio: Para curvas en lugar de ángulos agudos.

2. Retrocesos

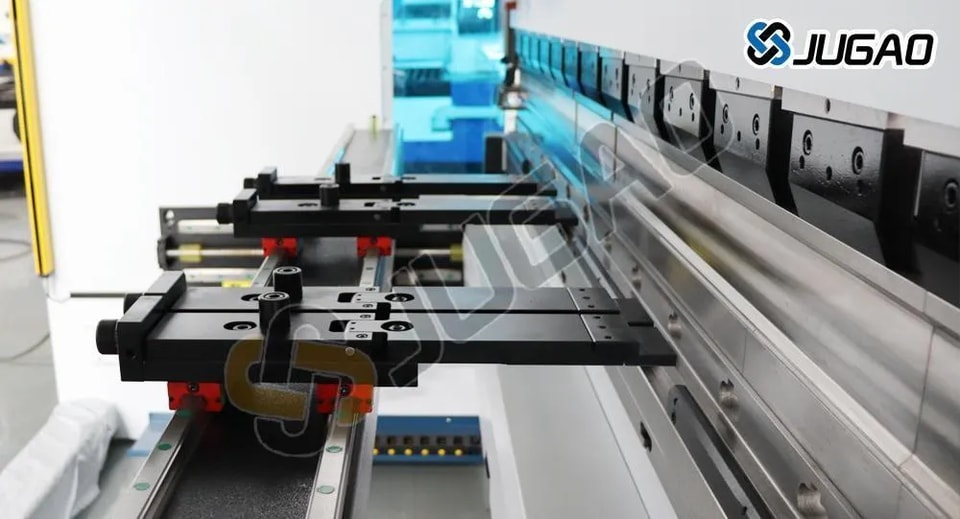

Los retrocesos garantizan un posicionamiento preciso de la pieza de trabajo antes del doblado. Los retrocesos controlados por CNC modernos mejoran la precisión y repetibilidad.

3. Sistemas de Coronamiento

Para compensar la deflexión de la prensa plegadora, los sistemas de coronamiento (manuales o automáticos) ajustan la cama para mantener una fuerza de doblado uniforme a lo largo de la pieza de trabajo.

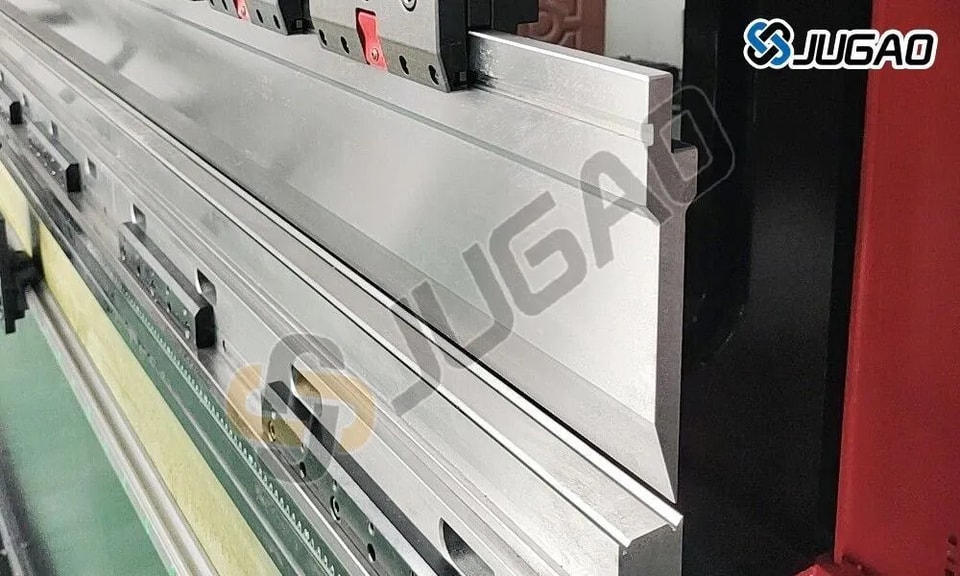

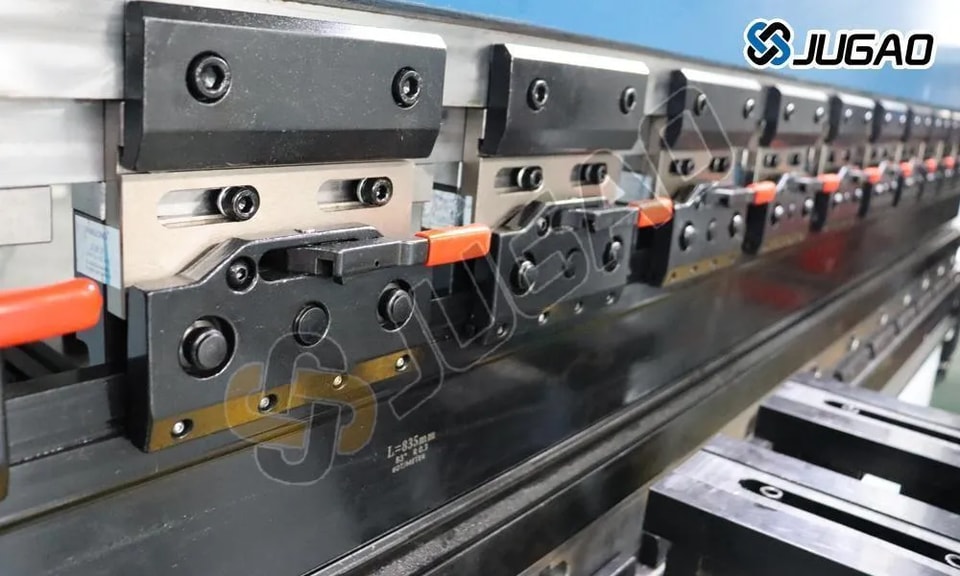

4. Sujetadores y Abrazaderas de Herramientas

Estos aseguran el punzón y la matriz en su lugar, garantizando estabilidad durante la operación. Los sistemas de cambio rápido permiten intercambios de matrices más rápidos.

Accesorios Clave de Máquinas de Doblado

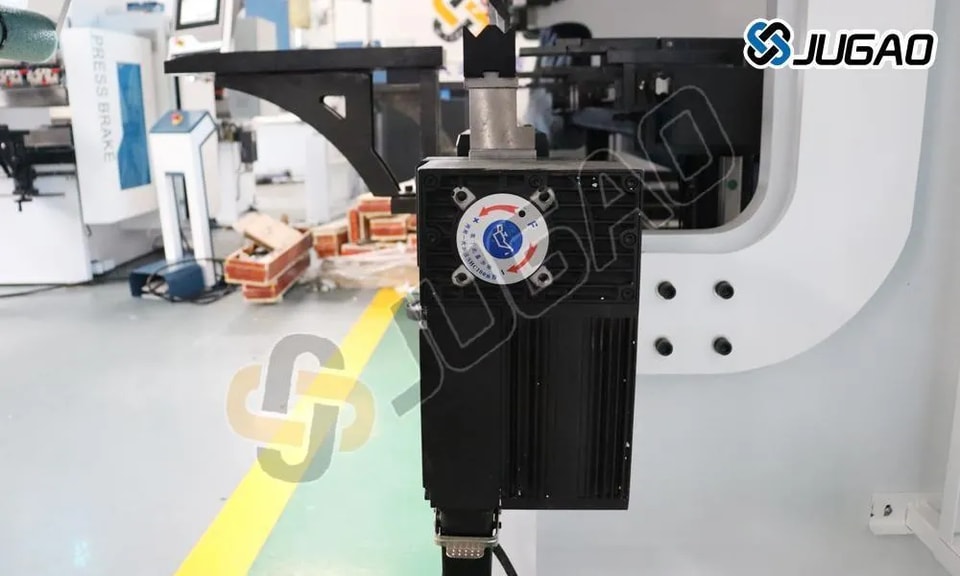

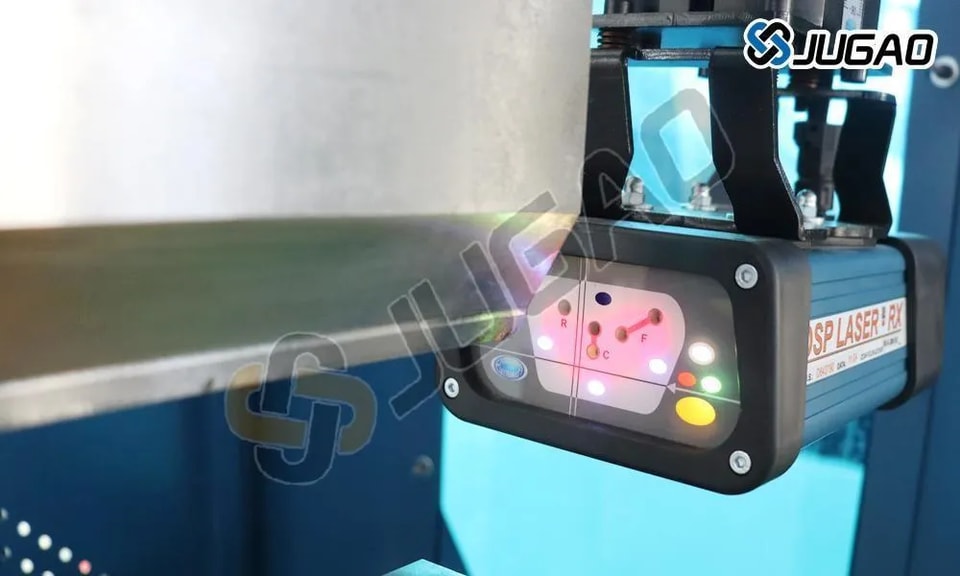

1. Protectores de Dedos y Sistemas Láser de Seguridad

Previenen lesiones del operador detectando la presencia de manos cerca de la zona de doblado.

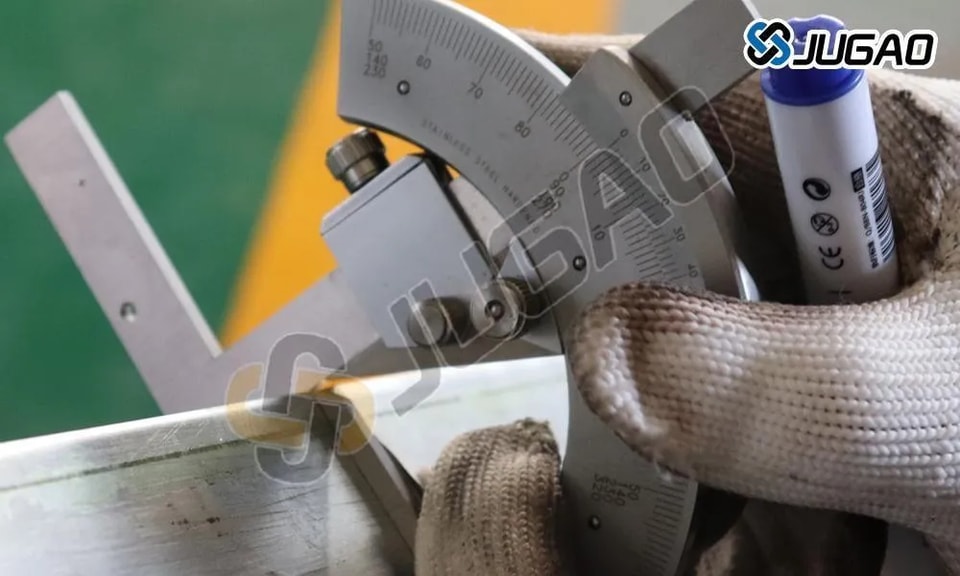

2. Dispositivos de Medición de Ángulos

l Transportadores Digitales: Miden ángulos de doblado con alta precisión.

l Sensores de Ángulo (integrados en CNC): Proporcionan retroalimentación en tiempo real para ajustes automatizados.

3. Soportes y Elevadores de Láminas

Ayudan en el manejo de láminas grandes o pesadas, reduciendo la fatiga del operador.

4. Sistemas de Control Hidráulico y CNC

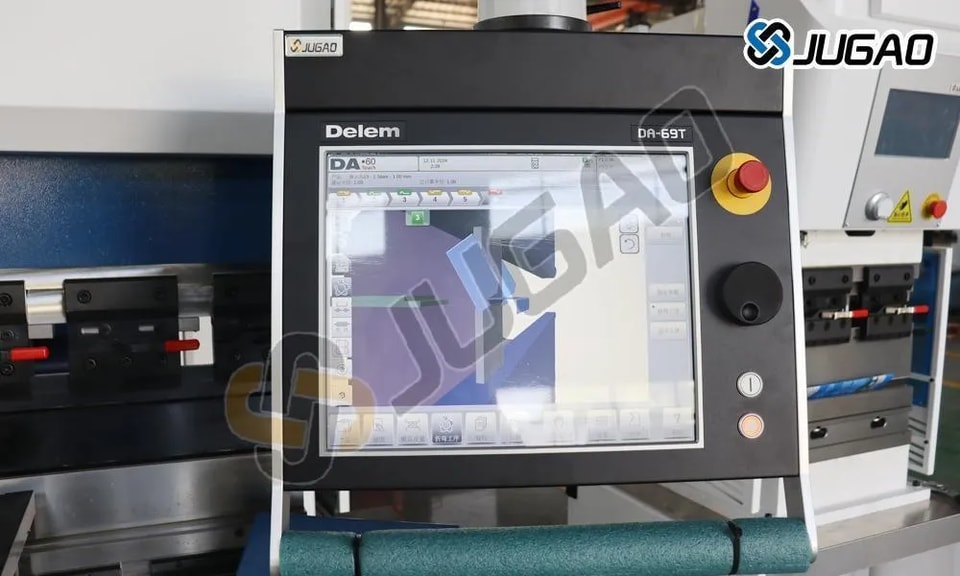

l Controladores CNC: Programar y automatizar secuencias de doblado.

l Sistemas de Presión Hidráulica: Garantizar la aplicación de fuerza consistente

5. Proyectores de Línea de Doblado Láser o LED

Proyectar una guía visible sobre la pieza de trabajo, mejorando la precisión de alineación.

6. Encerramientos de Reducción de Ruido

Minimizar el ruido en el lugar de trabajo proveniente de las operaciones de doblado.

Criterios de Selección para Herramientas y Accesorios de Doblado

Al elegir herramientas y accesorios, considere:

l Espesor y Tipo de Material (acero, aluminio, etc.)

l Requisitos de Ángulo y Radio de Doblado

l Compatibilidad con la Máquina (tonelaje, longitud de la cama)

l Volumen de Producción (trabajos de alto volumen vs. personalizados)

l Necesidades de Automatización (CNC vs. operación manual)

Mantenimiento y Mejores Prácticas

l Inspección Regular: Verificar los troqueles por desgaste, grietas o desalineación.

l Lubricación Adecuada: Reduce la fricción y prolonga la vida útil de la herramienta.

l Almacenamiento Correcto: Organizar las herramientas para prevenir daños.

l Capacitación del Operador: Garantizar el uso seguro y eficiente de los accesorios.

Conclusión

La selección y uso adecuados de herramientas y accesorios para máquinas de doblar impactan significativamente en la precisión, eficiencia y seguridad en la fabricación de metales. Al comprender los diferentes tipos de troqueles, calibres y sistemas de soporte, los fabricantes pueden optimizar sus operaciones de doblado para obtener resultados superiores.
