La instalación adecuada del controlador CNC DELEM DA-66T es fundamental para garantizar el rendimiento y la precisión a largo plazo de su plegadora. Si está preparándose para instalar este sistema de control avanzado, es esencial seguir un proceso estructurado y preciso. Esta guía ofrece un recorrido paso a paso claro para ayudarle a completar la instalación sin problemas y evitar errores comunes de configuración.

El manual de instalación del DELEM DA-66T está diseñado con claridad, ofreciendo instrucciones sencillas adaptadas para apoyar una integración exitosa con su plegadora. Al seguir estas directrices, puede asegurarse de que su sistema esté configurado correctamente desde el principio, permitiendo un funcionamiento fiable y preciso desde el primer día.

Vamos a recorrer las etapas esenciales del proceso de instalación para ayudarle a poner en marcha su DELEM DA-66T de manera eficiente y precisa.

Prefacio

Este documento proporciona la información técnica necesaria para la instalación adecuada de un sistema de control DA-Touch en una plegadora. Está destinado a ser utilizado por personal de servicio calificado autorizado para realizar la instalación y configuración de la máquina.

Garantía limitada

●El equipo es suministrado por Delem sin características de seguridad. El fabricante de la máquina debe garantizar un entorno seguro.

●Este equipo debe instalarse y utilizarse de acuerdo con las especificaciones de Delem. La garantía del equipo queda anulada en caso de instalación y/o uso inadecuado de este equipo.

●Las Condiciones Generales de Entrega de Delem son aplicables a este producto. Estas condiciones están disponibles en Delem a solicitud.

●Este manual no le otorga ningún derecho. Delem se reserva el derecho de modificar este manual sin previo aviso.

●Todos los derechos reservados. El copyright pertenece a Delem. Ninguna parte de esta publicación puede ser copiada o reproducida sin el permiso por escrito de Delem BV.

Parte I – Descripción del hardware

Esta sección contiene las especificaciones de hardware de un control Delem de la serie DA-Touch.

⒈Introducción

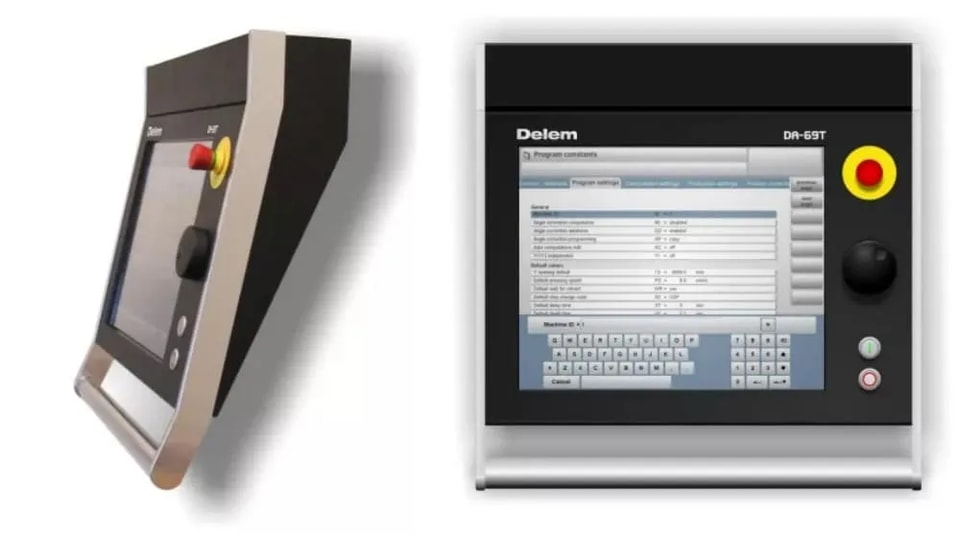

Este manual contiene la información necesaria para la instalación de un control DA-Touch. Tal control es el corazón de un sistema de control de plegadora con el que se controla una máquina plegadora sincronizada.

Un control DA-Touch combina diferentes tareas en una unidad:

– programación de productos y herramientas;

– control de ejes durante el plegado;

– ajuste de configuraciones de la máquina.

La programación de productos y la operación de control se describen en el manual de usuario [4,5] del modelo de control relevante. El control de la plegadora y la E/S del sistema entre el control y la máquina se llevan a cabo con

la ayuda de los módulos DM. Esto se explica en el capítulo 2 de esta sección.

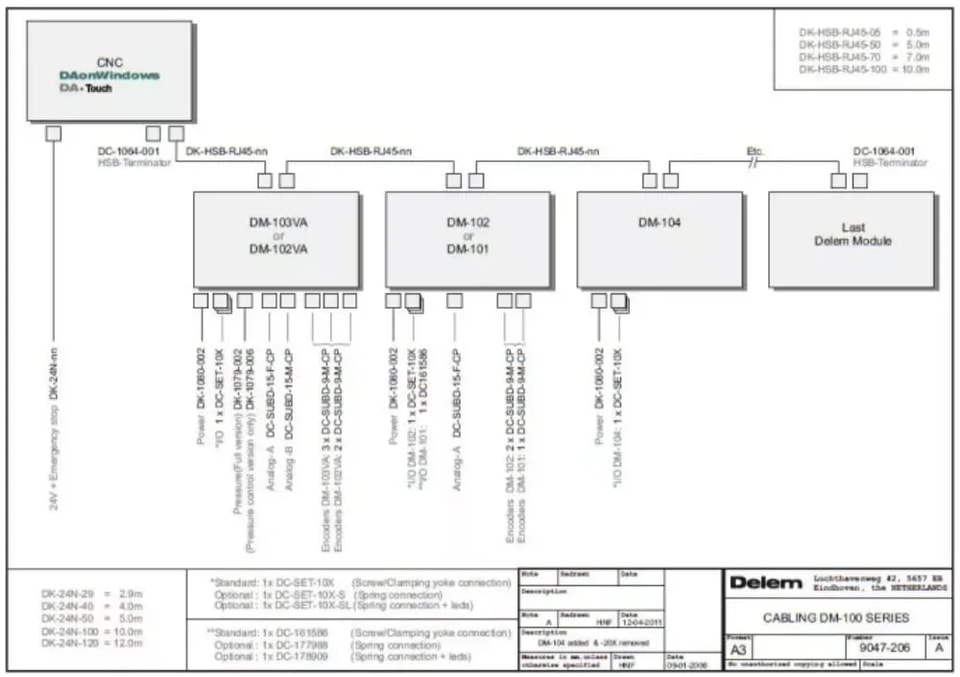

⒉Entradas/Salidas del sistema

Las entradas/salidas del sistema entre el control DA-Touch y la máquina se realizan mediante los módulos DM. Estos módulos se conectan al control DA-Touch mediante el bus de alta velocidad (HSB). El significado de todas las señales de entrada/salida se describe en el parámetro de máquina

manual de los controles Delem.

El número máximo permitido de módulos para el HSB es 8. La longitud total del cable HSB en el bus no puede ser superior a 30 metros. Si se requieren más módulos en el sistema, se puede habilitar un segundo enlace HSB opcional mediante una opción de software.

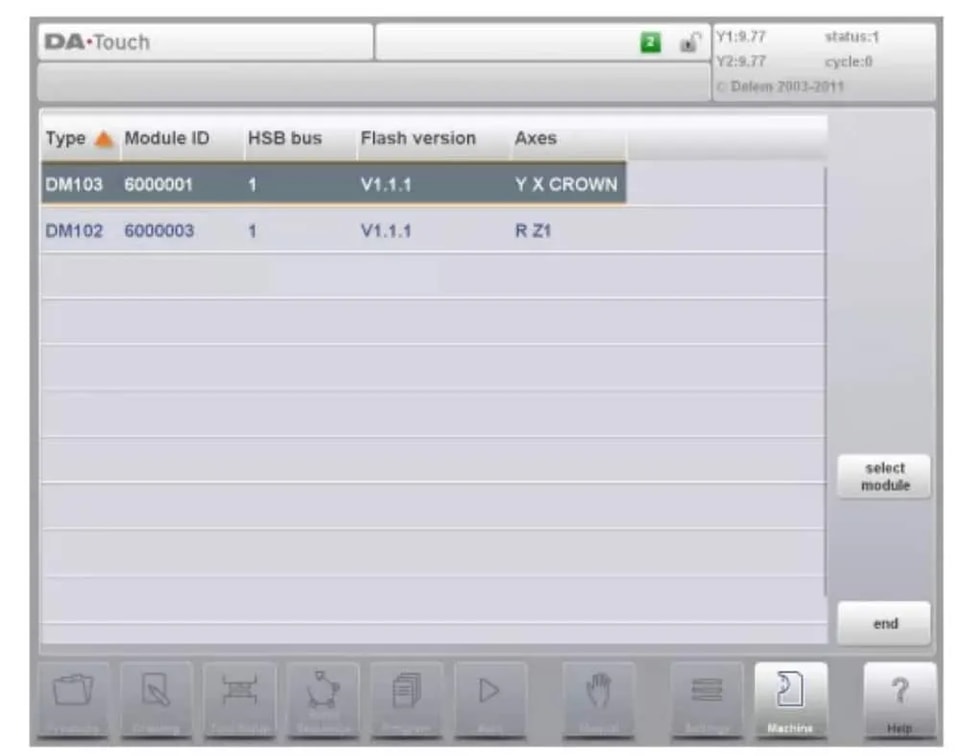

Antes de que un módulo pueda utilizarse para controlar un eje, debe estar conectado al control y ser reconocido como un módulo DM válido. El procedimiento para instalar módulos DM en el sistema y asignar ejes a esos módulos se describe en el manual de parámetros de máquina de los controles Delem [1].

Las especificaciones de todos los módulos DM se pueden encontrar en el manual modusys de Delem [2].

⒊ Especificaciones

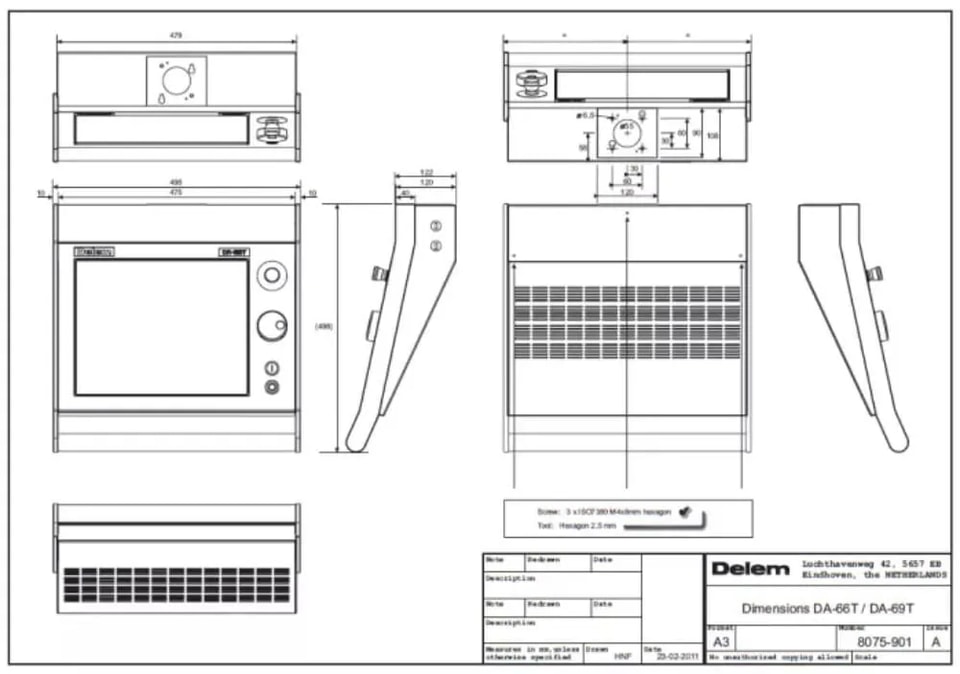

3.1 Dimensiones físicas

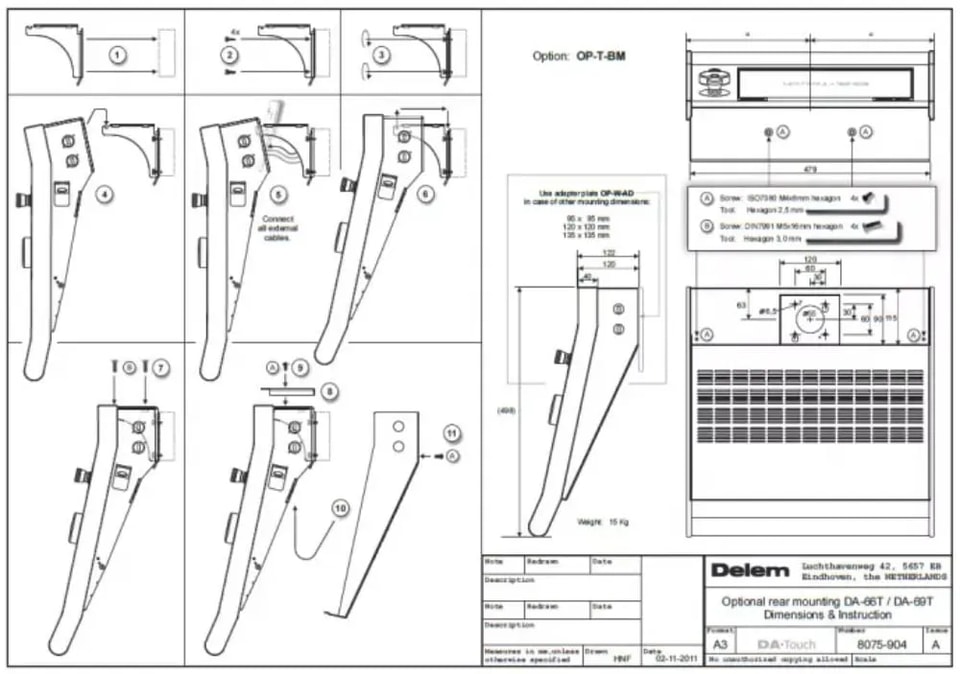

Para las dimensiones del control DA-Touch, consulte los planos incluidos al final de esta sección.

Los siguientes valores de especificación ambiental son válidos para cada control DA-Touch:

Temperatura ambiente	0 – 50°C Advertencia: Evite la exposición prolongada del control a la luz solar directa. De lo contrario, la temperatura interior del control superará los niveles de tolerancia. La operación del control debe realizarse en interiores.
Temperatura de almacenamiento	mín. -10°C máx. 70°C
Humedad relativa	máx. 90 % sin condensación
EMC	diseñado y construido para cumplir con las siguientes normas: • EN50081-2 • EN61000-6-2
Carcasa	Diseñado y construido para cumplir con los requisitos del estándar IP54.

3.2 Especificaciones técnicas

Fuente de alimentación	18 – 28 VDC 75W
Pantalla	LCD/TFT 1280 x 1024 Tolerancia a fallos: – total de 15 píxeles defectuosos – máx. 4 píxeles defectuosos dentro de un radio de 10 mm – máx. 10 píxeles no blancos en pantalla blanca – máx. 10 píxeles no negros en pantalla negra
Interfaces	2 x HSB 2 x RS-232 2 x USB 1 x 10/100 baseT
unidad(es) de disco	Tarjeta CompactFlash, 1GB (DA-66T) o 2GB (DA-69T)
botón de parada de emergencia	Voltaje de aislamiento nominal: 250 V CA/CC Voltaje pico nominal Uimp: 2.5 kV Corriente de operación nominal Ie: • CA 15 B300 3A / 120V, 1.5A / 240V; Ithe: 5A • CC 13 Q 300 0.55A / 120V, 0.27A / 240V; Ithe: 2.5A Grado de contaminación: 3 Recorrido de apertura positivo: > 3 mm Velocidad de actuación: 5 … 1000 mm/s Clase de protección: II

⒋Repuestos

4.1 Introducción

La tabla en la siguiente página ofrece una visión general de los repuestos disponibles para los controles DA-Touch. El siguiente capítulo contiene una vista explosiva de un control DA-Touch, en la que se utilizan los mismos números de repuesto.

Nota:

Al pedir repuestos, mencione siempre el tipo de control, número de modelo y número de serie del control para el que están destinados los repuestos.

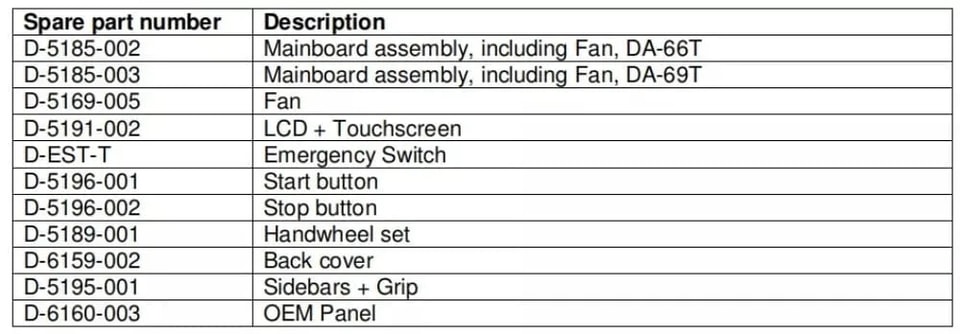

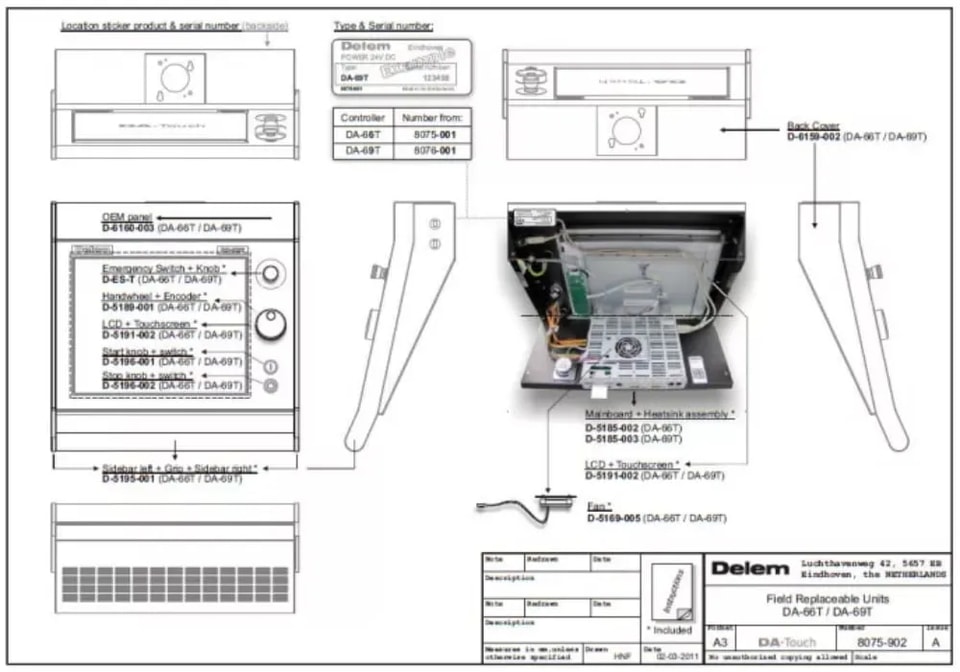

4.2 Visión general de repuestos

⒌Esquemas

5.1 Información DA-Touch

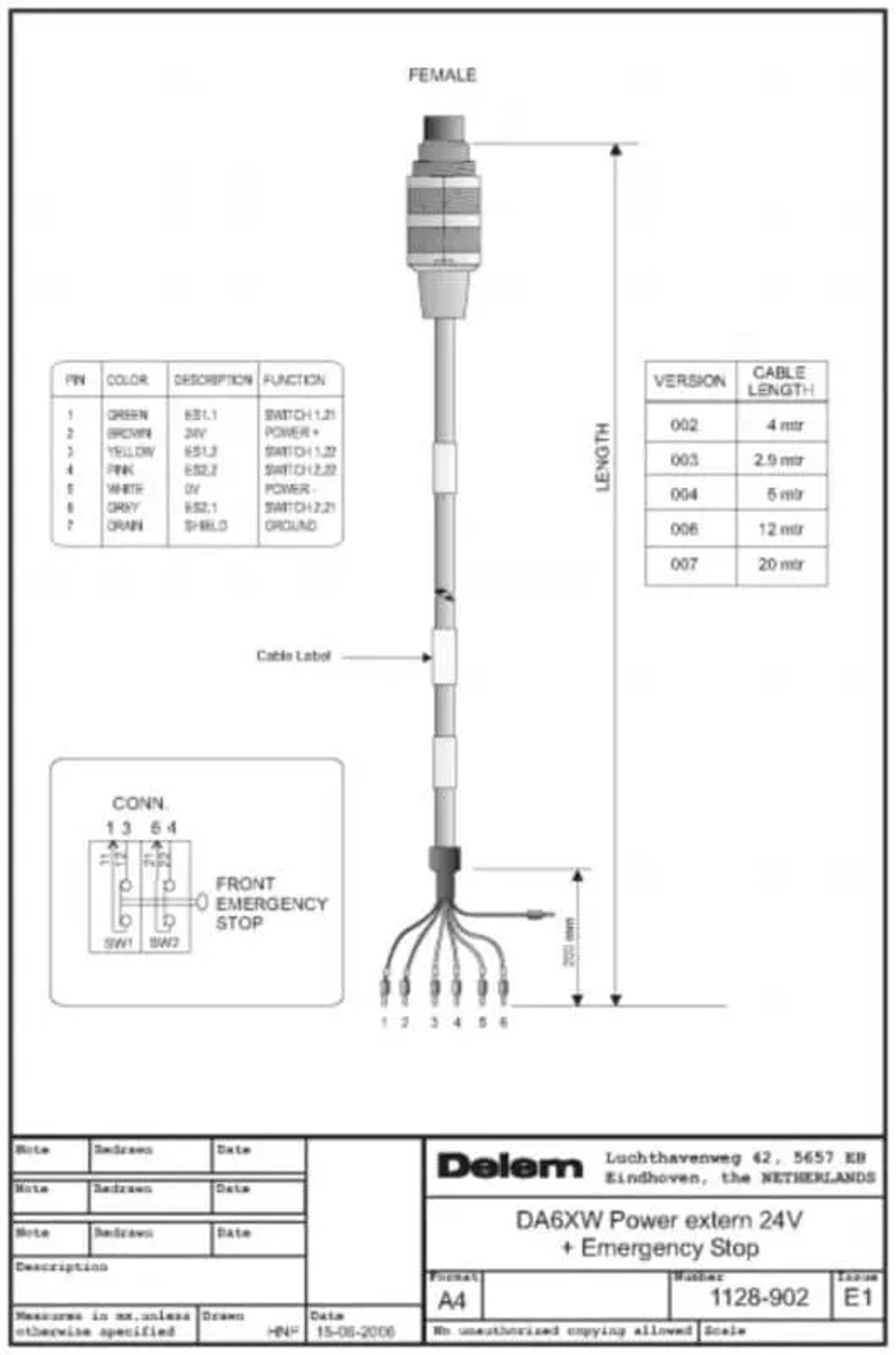

5.2 Varios

Parte II – Configuración de la máquina

Esta sección describirá los ajustes necesarios de un control DA-Touch en relación con la configuración de la máquina.

Muchos ajustes de la máquina se pueden modificar a través del entorno de Windows. La operación de Windows debe ser realizada por una persona autorizada, que sepa cómo operar Windows.

⒈Los parámetros de la máquina

El ajuste de los parámetros de la máquina y de los ejes se realiza en la aplicación Delem. Este procedimiento se describe en detalle en el manual de parámetros de máquina de Delem [1].

Nota:

La instalación de opciones no se realiza dentro del menú de parámetros de máquina de Delem. Consulte el capítulo 3 para obtener más información sobre la instalación de opciones.

Nota:

El procedimiento de actualización del software no se realiza dentro del menú de parámetros de máquina de Delem. Consulte el capítulo 2 de esta parte para obtener más información sobre el procedimiento de actualización.

⒉Tareas de Windows

2.1 Introducción a Windows

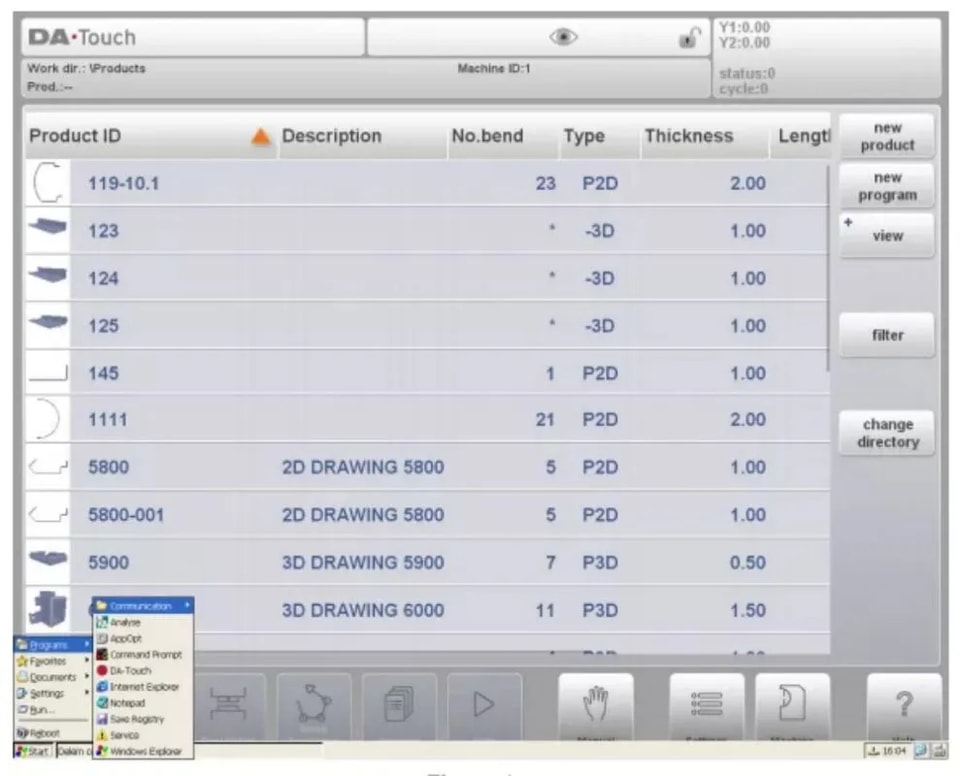

Para acceder a las funciones de Windows en un controlador DA-Touch, se debe conectar un teclado y un mouse a un puerto USB. Para abrir el menú de inicio de Windows, presione el botón de Windows en el teclado USB.

Para cambiar a Windows sin abrir ninguna aplicación, haga clic en el símbolo del lápiz en la esquina inferior derecha de la pantalla. La aplicación de control Delem se cambia al fondo, pero permanece activa.

Para activar una aplicación determinada, haga clic en el botón de Inicio en la esquina inferior izquierda de la pantalla. Elija una aplicación de la lista. Para muchas de las tareas de la máquina, este procedimiento será necesario, así que asegúrese de familiarizarse con esta rutina.

El comando 'Reiniciar' justo encima del botón de Inicio sirve para reiniciar el control. Se indicará en este manual cuándo esto es necesario.

2.2 Iniciar sesión

Para varias operaciones y funciones en el entorno de Windows, es necesario iniciar sesión primero con el nivel de acceso correcto. Si no se inicia sesión con el nivel apropiado, la función no se llevará a cabo o aparecerá un mensaje de error.

El nivel de acceso actual se indicará cerca del símbolo del candado.

• Después de un reinicio/reinicio del control, el nivel de acceso seguirá activo.

• El nivel de acceso se restablece cuando se apaga el control.

• Los códigos de acceso mencionados son los mismos códigos que para acceder al menú de parámetros de la máquina.

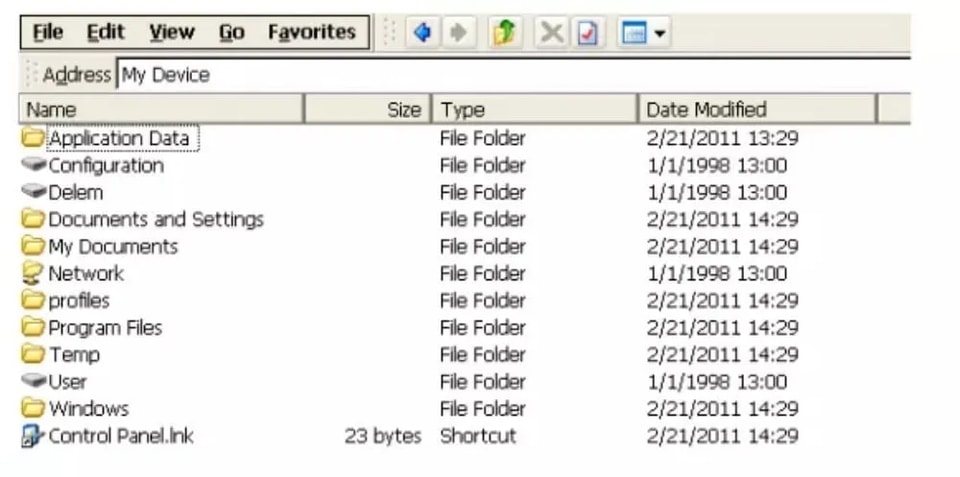

2.3 Estructura de directorios

Los datos del control se han organizado en unidades y directorios, como en un ordenador. Dentro de la interfaz gráfica de Windows, el término 'Carpeta' también se utiliza para un directorio.

La mayoría de los directorios en el escritorio de Windows son directorios volátiles, lo que significa que se pierden cuando el control se apaga y se vuelven a crear cuando el control se inicia. Las siguientes unidades son permanentes, porque se refieren a la tarjeta CompactFlash del control:

Delem

Configuración

Usuario

Esta tarjeta CompactFlash es el dispositivo de almacenamiento interno del control. Cualquier dato que deba guardarse para su uso posterior debe almacenarse en una de las unidades ubicadas en la CompactFlash.

2.4 Archivos importantes

Muchos ajustes del control se almacenan en archivos ubicados en el disco duro del control. Esto se aplica tanto a la aplicación Delem como a la plataforma Windows. Cada vez que el control se (re)inicia, el software buscará estos archivos y recuperará los últimos ajustes guardados.

Si por alguna razón los ajustes se mezclan, es posible eliminar estos archivos. En el próximo inicio, el control asumirá sus ajustes predeterminados. Esto solo debe hacerse como último recurso, si el control ya no funciona correctamente.

Si los ajustes son correctos y no desea que personas no autorizadas los cambien, es posible configurar estos archivos como archivos de solo lectura. De esta manera, los ajustes no pueden modificarse. Para establecer el archivo como de solo lectura, proceda de la siguiente manera:

• abra el Explorador de Windows

• navegue a la ubicación (directorio) correcta para encontrar el archivo

• haga clic en el archivo deseado

• abra el menú Archivo y seleccione 'propiedades'

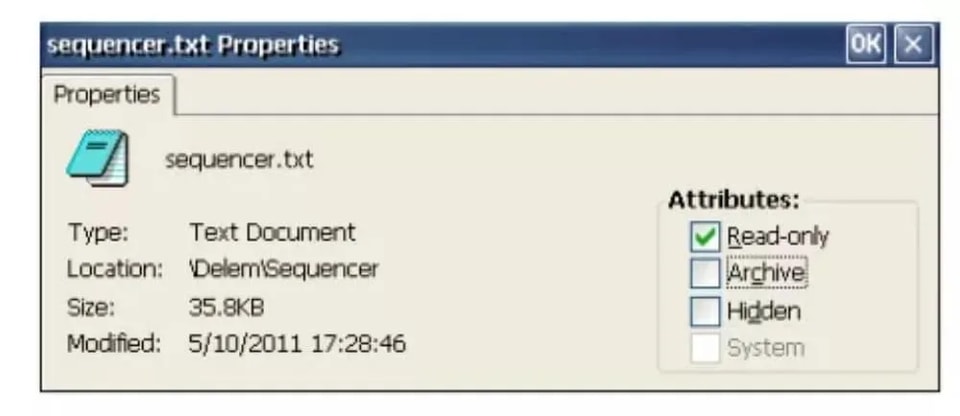

Debería aparecer una ventana como la que se muestra a continuación:

En la sección 'atributos' de la ventana, marque la opción 'Solo lectura' y haga clic en 'Aceptar' para guardar la configuración. El archivo ya no se podrá modificar.

En el ejemplo anterior, se muestran las propiedades del archivo del secuenciador. Esto significa que los cambios realizados en el archivo del secuenciador serán ignorados.

Otra posibilidad es marcar archivos como 'ocultos'. Un archivo oculto no se muestra en el Explorador de Windows y, como tal, está protegido contra acciones no autorizadas del usuario. Un archivo oculto tampoco puede abrirse desde aplicaciones de Windows, como Wordpad. La aplicación Delem aún puede abrir un archivo de configuración necesario, aunque esté oculto.

Si una persona autorizada desea acceder a archivos ocultos, el Explorador de Windows tiene la configuración para ver todos los archivos. Desde el Explorador, abra el menú Ver y seleccione 'Opciones...'. Aparece la siguiente ventana:

No mostrar archivos y carpetas ocultos

El Explorador de archivos no mostrará archivos que hayan sido marcados como ocultos.

Ocultar archivos protegidos del sistema operativo

El Explorador no mostrará archivos que son utilizados por el sistema operativo Windows.

Ocultar extensiones de archivo

El Explorador no mostrará la extensión de tres dígitos en los nombres de archivo.

En las siguientes páginas se proporciona una lista de archivos que contienen configuraciones para el sistema operativo Windows

y para la aplicación de control Delem.

2.5 Registro de Windows

Dentro del sistema operativo Windows, se pueden ajustar varias configuraciones de control, como la sensibilidad del ratón, etc. Normalmente, estas configuraciones de Windows se restablecen a los valores predeterminados de fábrica cuando se reinicia o apaga el control.

Si desea mantener estas configuraciones de forma permanente, es posible guardarlas mediante la utilidad 'SaveRegistry.exe'. Esta utilidad se puede iniciar desde el menú Inicio de Windows, Programas -> Guardar Registro. Todas las configuraciones actuales dentro de Windows se almacenan y se recuperarán en el próximo inicio.

Los ajustes se almacenan en el archivo 'user.reg', que se encuentra en el directorio '\User\Delem\Boot'. Cuando se realiza Guardar Registro al iniciar sesión con nivel 1 o superior, la configuración se almacenará en 'config.reg' en el directorio '\Configuration\Delem\Boot'. Al iniciar, se verifican ambos archivos de registro y se utilizarán (fusionarán) los ajustes de ambos archivos.

Si por alguna razón las configuraciones ya no son aceptables, elimine este archivo. En el próximo inicio, se restaurarán los valores predeterminados de fábrica.

Borrar el Registro también se puede realizar mediante el Procedimiento de Rescate. Consulte la sección 2.10 sobre el Procedimiento de Rescate.

Nota:

No todas las configuraciones del Internet Explorer se guardan en el registro. La página de inicio del Explorador se guarda en el registro. Sin embargo, las direcciones de sitios web favoritos se guardan en el directorio \Windows\Favorites. Este directorio se pierde después de apagar. Para guardar estas configuraciones

debe copiar los archivos en este directorio al disco duro de control. Después del inicio, estos archivos se pueden copiar de nuevo al directorio 'Favorites'.

Los archivos se pueden copiar automáticamente después del inicio modificando el archivo 'autoexec.bat'. Consulte la sección 2.9 sobre este archivo.

2.6 El programa Bloc de notas

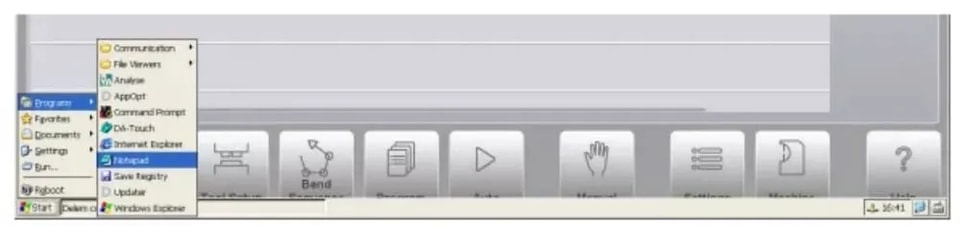

El programa Bloc de notas se puede utilizar para editar archivos de texto sin formato en el control. El programa se puede activar a través del menú Inicio de Windows:

Otro método posible es abrir un archivo adecuado haciendo doble clic en él con el ratón. Un archivo es adecuado si tiene un icono de bloc de notas.

2.7 Redes

2.7.1 Configuración

Con la funcionalidad de red, la aplicación Delem puede copiar o recuperar archivos desde o hacia una red. Las ubicaciones de red disponibles para la aplicación Delem deben configurarse en la plataforma Windows.

El procedimiento para ofrecer una red consta aproximadamente de cuatro pasos:

1. establecer la red para la plataforma Windows

2. definir rutas de red para Windows

3. verificar la disponibilidad de la red en el control

4. guardar la configuración (registro)

El primer paso debe ser organizado por el administrador de red. Esto involucra todas las tareas comunes como conectar el control a una red, seleccionar el protocolo de red correcto para Windows y ofrecer una unidad compartida.

El segundo paso debe realizarse en el control. Utilice el menú Inicio de Windows para activar un símbolo del sistema. Escriba el siguiente comando:

2.7.2 Eliminar un mapeo de red

Para eliminar un mapeo de red existente, realice los siguientes pasos:

Active el símbolo del sistema y escriba el siguiente comando:

net use /d

2.7.3 Estructura de directorios de red

Cuando se ha establecido una conexión de red, es posible almacenar o recuperar datos desde una red.

2.8 Edición del autoexec.bat

El archivo 'autoexec.bat' es un archivo estándar en el sistema Windows. Cualquier comando que pueda ejecutarse desde el símbolo del sistema también puede colocarse en este 'archivo por lotes'. Siempre que se inicie o reinicie el control, el sistema primero buscará el archivo por lotes especial 'autoexec.bat'. Cualquier

comando que esté escrito allí será ejecutado por el sistema automáticamente.

Las tareas comunes para dicho archivo pueden ser conectarse a una red y copiar archivos desde o hacia la red. En el archivo estándar, se ha implementado una tarea: activar la aplicación Delem. Otras tareas pueden agregarse si se requiere.

Para editar este archivo por lotes, el control está equipado con la aplicación Bloc de notas. Este programa puede iniciarse desde el menú Inicio de Windows. También puede seleccionar el archivo, abrir el menú Archivo y seleccionar Editar.

⒊Ajustes de control DA

3.1 Introducción

En este capítulo se discuten algunas funciones con las que se modifica la funcionalidad de la aplicación DA.

3.2 Agregar una tabla KO

Una tabla KO es un archivo que contiene la configuración inicial de los parámetros de control del eje Y para un tipo específico de hidráulica. Un conjunto predeterminado de tablas KO siempre está incluido en el software. En caso de que se necesite una tabla KO que aún no esté incluida, se puede agregar manualmente.

Simplemente copie el archivo (KO-7xxx.bin) en la siguiente carpeta:

\Configuration\Delem\Machine

La tabla KO activa se puede seleccionar en el menú de parámetros de la máquina (Parámetros generales).

Nota:

Para poder escribir, eliminar o modificar archivos en la unidad \Configuration, debe iniciar sesión con nivel 1 o superior.

3.3 Instalación de opciones

3.3.1 Solicitar opción en el control

Es posible instalar opciones de software en el control. Las opciones se pueden solicitar en Delem. Las opciones para un control DA-Touch se pueden adquirir en cualquier momento. Se realiza comprando un 'Vale de Opción' para una función específica (visualización 3D, lector de código de barras, etc.). Un nuevo vale de opción es válido para cualquier control DA-Touch. Por lo tanto, es posible comprar uno o más vales de opción y mantenerlos en stock hasta que la opción sea necesaria en un control. Un vale de opción se ve de la siguiente manera:

3.1.2 Solicitar código de opción en Delem

El archivo UIR que fue generado por el programa de opción debe enviarse a Delem. A partir de este archivo UIR se genera un archivo de licencia. Este archivo de licencia puede utilizarse luego para habilitar la opción en el control.

Existen diferentes formas de enviar el archivo UIR a Delem. La forma más simple (y lenta) es poner el archivo en un disquete y enviar este disquete a Delem. Después de cierto período, recibirá un disquete con el archivo de licencia.

Otro método es enviar el archivo UIR por correo electrónico a Delem y solicitar la opción. Recibirá un archivo de licencia en breve.

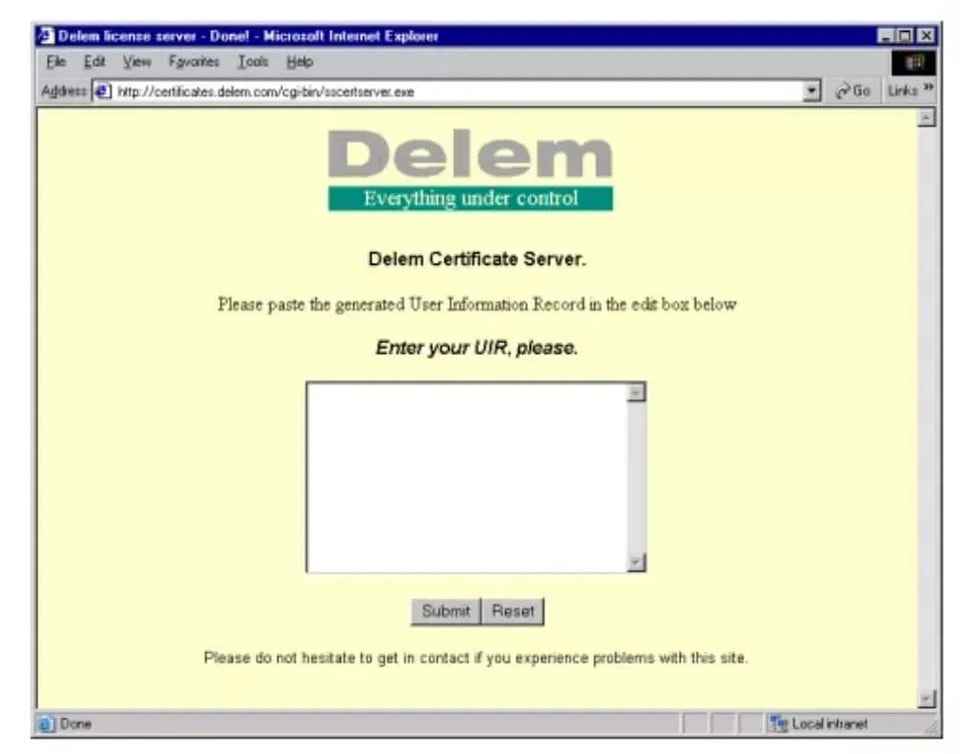

El tercer método es usar una conexión a internet y conectarse a un servidor de licencias especial de Delem

3.3.3 Módulo de Identificación Delem (DIM)

Cuando se activa una opción, se almacena en el módulo de identificación Delem (DIM). El DIM es una pequeña tarjeta que se inserta en la placa base. Las opciones activadas se pueden transferir a otro control del mismo tipo (DA-66T o DA-69T) simplemente insertando el DIM en el nuevo control.

3.3.4 Deshabilitar una opción

Una vez que una opción se activa, se registra en el DIM. No es posible eliminar una opción del DIM. Si por alguna razón una opción debe desactivarse (temporalmente), se puede deshabilitar con la aplicación AppOpt.

Para deshabilitar una opción, seleccione la opción de la lista y presione el botón 'Deshabilitar licencia'.

3.4 Ajuste del secuenciador

El secuenciador es la función PLC integrada del sistema Delem. El archivo de texto con el código del secuenciador se almacena en el disco duro del control, en el archivo sequencer.txt. El secuenciador Delem predeterminado se almacena en la carpeta \Delem\Sequencer. Esta carpeta también contiene los estándares

archivos de inclusión del secuenciador, como delem.def.

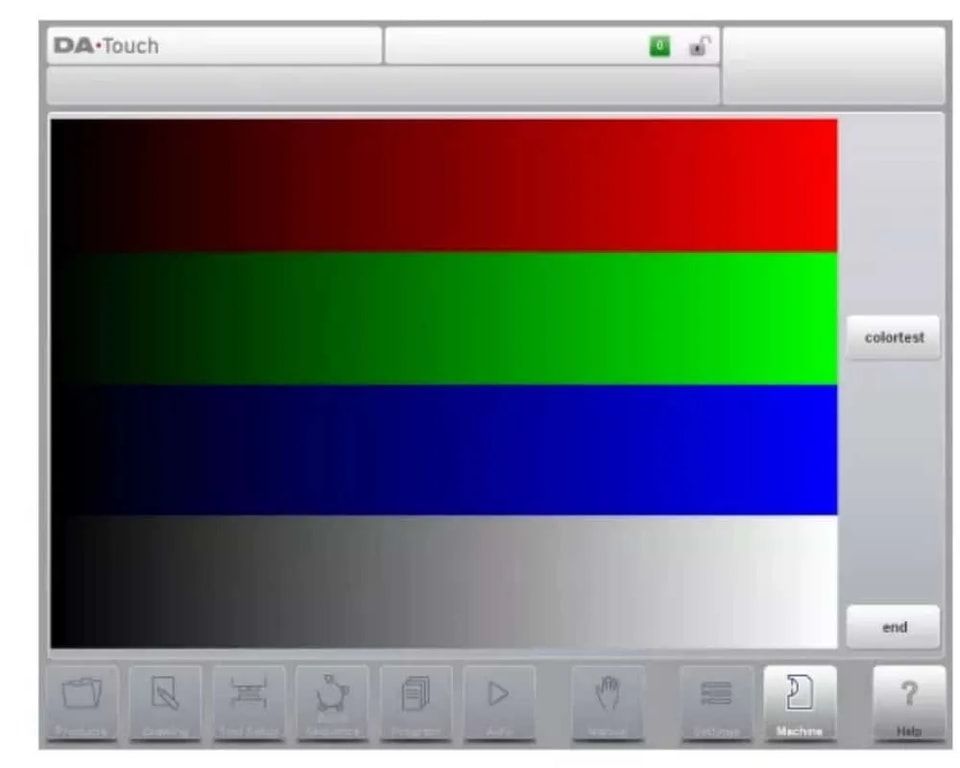

3.5 Colores de pantalla

Las pantallas de control de la aplicación DA se pueden modificar para cumplir con los deseos del cliente. Esto se lleva a cabo modificando un archivo llamado 'colours.ini'. Al entregar, este archivo contiene valores estándar de fábrica. El archivo colours.ini predeterminado se encuentra en la carpeta\\Delem\\Style\\Default\\1280×1024. Para poder editar la configuración de color, realice los siguientes pasos:

• Iniciar sesión con nivel 1 o superior

• Crear la subcarpeta \Style\Default\1280×1024 en \Configuration\Delem

• Copiar el archivo colours.ini predeterminado desde \Delem\Style\Default\1280×1024 a

\Configuration\Delem\Style\Default\1280×1024

• Ahora se puede editar colours.ini con un editor de texto, por ejemplo, la aplicación Notepad integrada.

3.6 Logotipo de la empresa

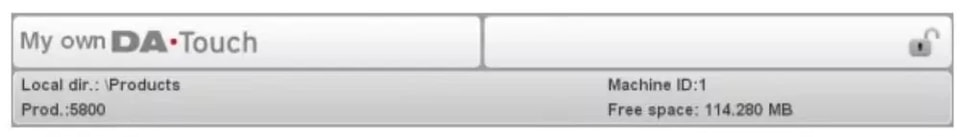

En la esquina superior izquierda de la pantalla de control se muestra el logotipo del producto Delem 'DA-Touch'.

Este logotipo es una pequeña imagen, que se almacena en el disco de control como un archivo de imagen PNG estándar: logo.png. Si es necesario, este logotipo se puede reemplazar o cambiar por el logotipo de la empresa correspondiente:

3.7 Sistema de copia de seguridad / Restaurar sistema

Es posible realizar una copia de seguridad completa del control DA-Touch. Esta copia de seguridad incluye:

– El software de aplicación

– Todos los archivos adicionales en la unidad \Configuration (secuenciador, etc.)

– Parámetros de la máquina

– Todos los datos del usuario (productos, herramientas, configuraciones)

Realizar una copia de seguridad del sistema

Realice los siguientes pasos para hacer una copia de seguridad completa del sistema:

• Inserte una memoria USB en uno de los puertos USB.

• Seleccione la página de Información del Sistema en el menú Máquina.

• Presione la tecla blanda 'backup system'. Aparece la siguiente ventana:

3.8 Calibración de la pantalla táctil

La pantalla táctil está calibrada y lista para usar al momento de la entrega.

A veces, puede ser necesario recalibrar la pantalla táctil, por ejemplo después de montar el control en la máquina. La calibración se realiza de manera rápida y sencilla.

• Seleccione la página de Mantenimiento en el menú Máquina.

• Toque el botón 'calibrate touchscreen'.

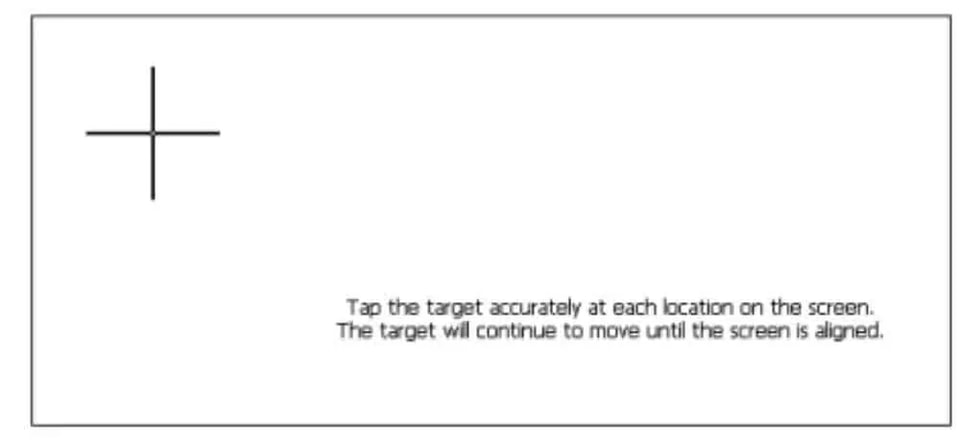

• Aparece una pantalla blanca con una cruz negra. Toque la cruz negra con mucho cuidado.

• Repita esto cada vez que la cruz se mueva a una nueva posición.

3.9 Programa de análisis

El control está equipado con un programa para el análisis de un ciclo de plegadora. Este programa de análisis puede ejecutarse paralelamente a la aplicación DA.

El principio de funcionamiento es el siguiente. Durante un ciclo de doblado, el programa registra los valores de varias señales de E/S analógicas y digitales. Todos estos datos se almacenan inmediatamente en un archivo en el disco del control y pueden representarse gráficamente.

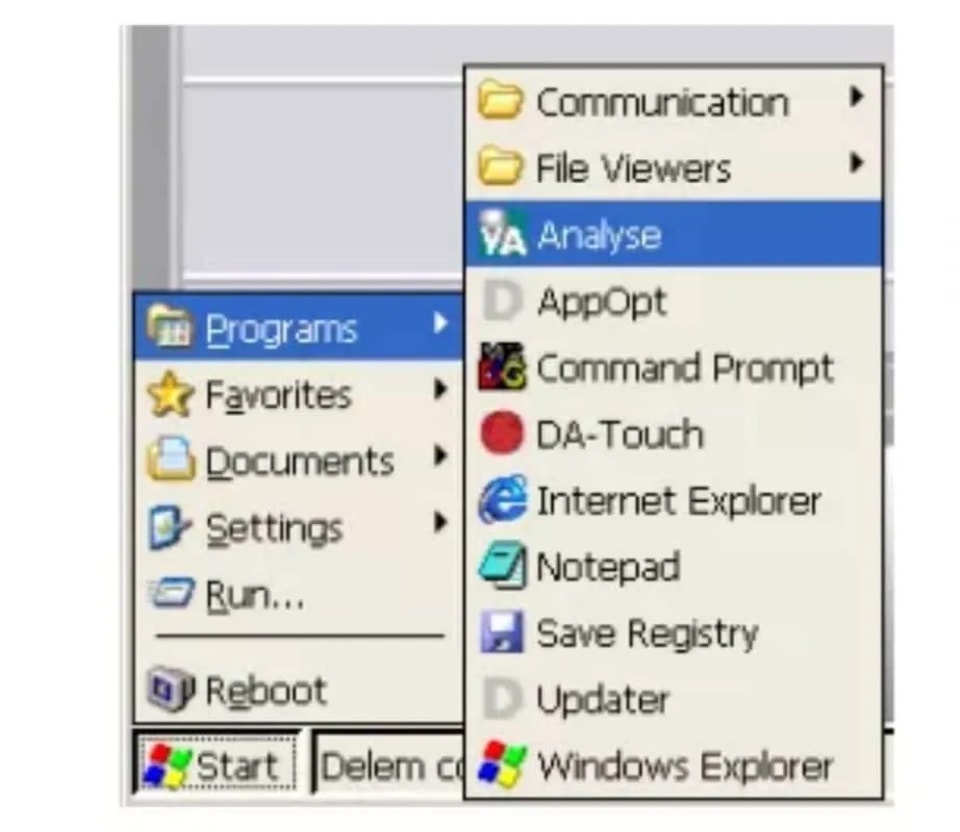

Primero inicie sesión con nivel 2 o superior. Luego inicie Programas->Análisis desde el menú Inicio de Windows para activar la herramienta de análisis.

4. Actualizar el software de control

4.1 DelemInstaller

DelemInstaller.exe es un pequeño programa que se ejecuta en una PC. Se utiliza para generar un archivo de actualización para instalar en un control DA-Touch.

Además, se pueden instalar herramientas adicionales con DelemInstaller o generar una memoria USB de rescate.

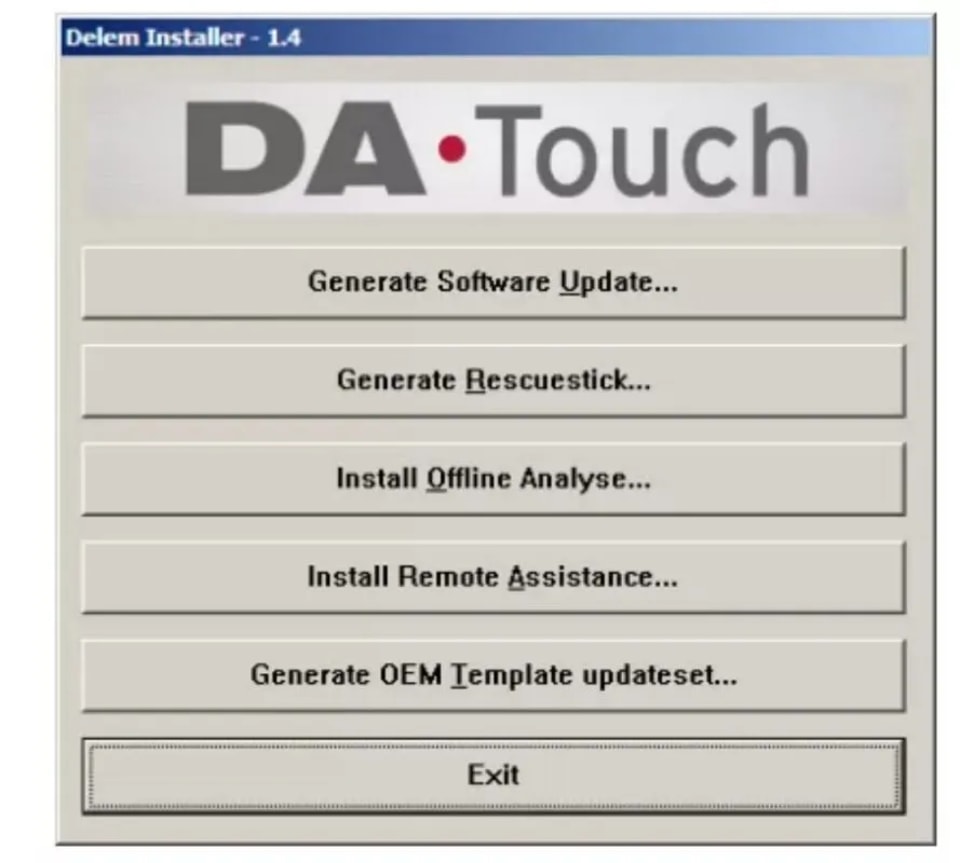

Cuando se inicia DelemInstaller.exe en un PC, aparecerá la siguiente pantalla:

4.2 Procedimiento de actualización de software

Nota: El procedimiento de actualización descrito en este párrafo solo actualizará el software de aplicación de un control DA-Touch. Las modificaciones realizadas en la unidad \Configuration y los datos en la unidad \User permanecerán sin afectar.

4.3 Conjunto de actualización OEM

Con el procedimiento descrito en el párrafo 4.2, solo se actualizará la aplicación estándar del control DA-Touch. Con un conjunto de actualización OEM, se pueden instalar archivos adicionales, como un archivo de secuenciador, al mismo tiempo.

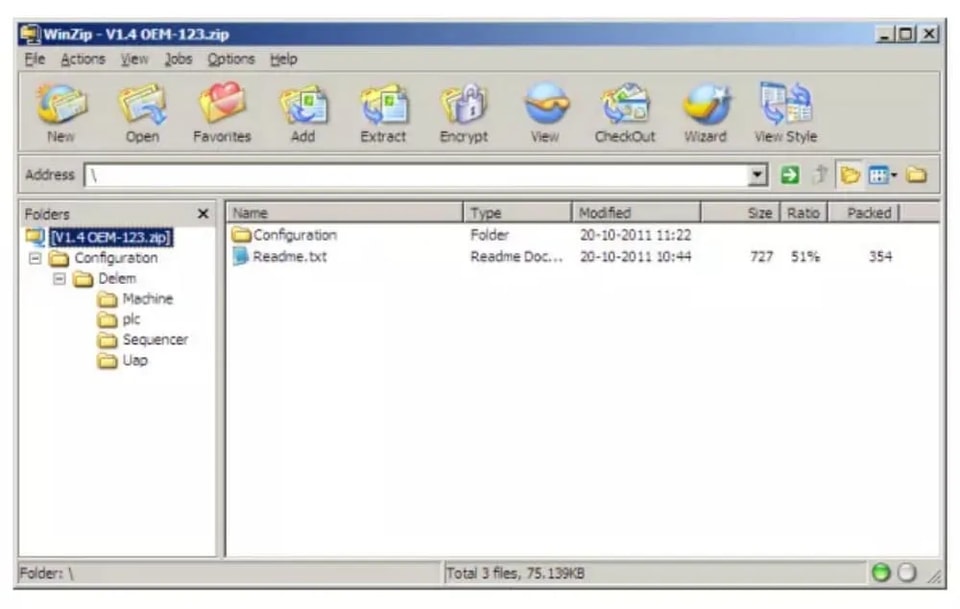

Un conjunto de actualización OEM es un archivo .zip que contiene el software de aplicación y los archivos adicionales, organizados en la misma estructura de carpetas en la que se instalan en el control DA-Touch.

Con la aplicación DelemInstaller, se puede generar una plantilla .zip que se puede utilizar como punto de partida para componer su propio conjunto de actualización. Este archivo .zip ya contiene las carpetas más comúnmente utilizadas.

4.4 Procedimiento de rescate del control

4.4.1 Introducción

El procedimiento de rescate para el control Delem está diseñado para reinstalar todo el software original en el control. Está destinado como último recurso, cuando otros intentos de 'curar' el control han fallado y/o el control ya no se inicia desde el disco duro interno (la tarjeta compactflash).

Cuando se lleva a cabo este procedimiento, se borran todos los datos existentes en el disco duro: productos, herramientas, etc. Los códigos de licencia para las opciones de control no se borran. Estas opciones no se almacenan en la tarjeta CompactFlash, sino en el DIM.

Este procedimiento solo puede tener éxito cuando todo el hardware todavía funciona.

4.4.2 Requisitos

Para realizar el procedimiento en el control, es necesario el siguiente equipo:

– un conjunto completo de software DA-Touch;

– un PC que ejecute el sistema operativo Windows (Windows XP, Windows 7);

– una memoria USB;

4.4.3 Procedimiento de rescate

El procedimiento de rescate se lleva a cabo con una memoria USB, que el control reconoce como un disco USB externo. La memoria USB está equipada con el software necesario y el control se inicia desde la memoria USB para reinstalar el software del control.

Parte III – El programa de diagnóstico

Para poder probar un control DA-Touch, se ha equipado con un programa de diagnóstico. Con las funciones de prueba del programa de diagnóstico, el ingeniero de servicio puede probar el control en sí y las comunicaciones con los componentes del sistema conectados externamente.

Antes de iniciar el programa de diagnóstico, es necesario comprobar si la bomba hidráulica de la plegadora no está en funcionamiento. Esto se debe a que durante la operación de diagnóstico del control no se realiza ninguna regulación del travesaño superior.

⒈Observaciones generales

1.1 Salidas de válvulas

Con el programa de diagnóstico hay que tener mucho cuidado porque las válvulas proporcionales pueden desviarse. Las válvulas de retención alta deben estar en posición cerrada para evitar que el travesaño superior baje. Es una buena práctica colocar el travesaño superior en su posición más baja

antes de iniciar el programa de diagnóstico.

1.2 Verificación de componentes

En la descripción de las pruebas se indica qué componente(s) es(son) responsable(s) del correcto funcionamiento de esa parte particular.

Para ver el dibujo de vista explosiva con todos los cables y tarjetas internos de los controles DA-Touch, consulte los diagramas incluidos al final de la parte I.

El ensamblaje de la placa base del control se puede intercambiar fácilmente, ya que todos los datos específicos se almacenan en el disco duro.

Si se debe reemplazar el disco duro interno (la tarjeta CompactFlash), se recomienda hacer una copia de seguridad de todos los datos específicos del usuario: productos, herramientas, constantes del programa y parámetros de la máquina. Utilice las herramientas 'copia de seguridad de productos' y 'copia de seguridad de herramientas' en el menú Configuración para este

propósito. Junto con las herramientas, los parámetros de los menús Configuración y Máquina (ingresados por el usuario) se escribirán automáticamente en el medio de copia de seguridad. Para guardar los parámetros de la máquina, debe ir al menú de parámetros de la máquina y seleccionar la opción 5, Copia de seguridad de parámetros.

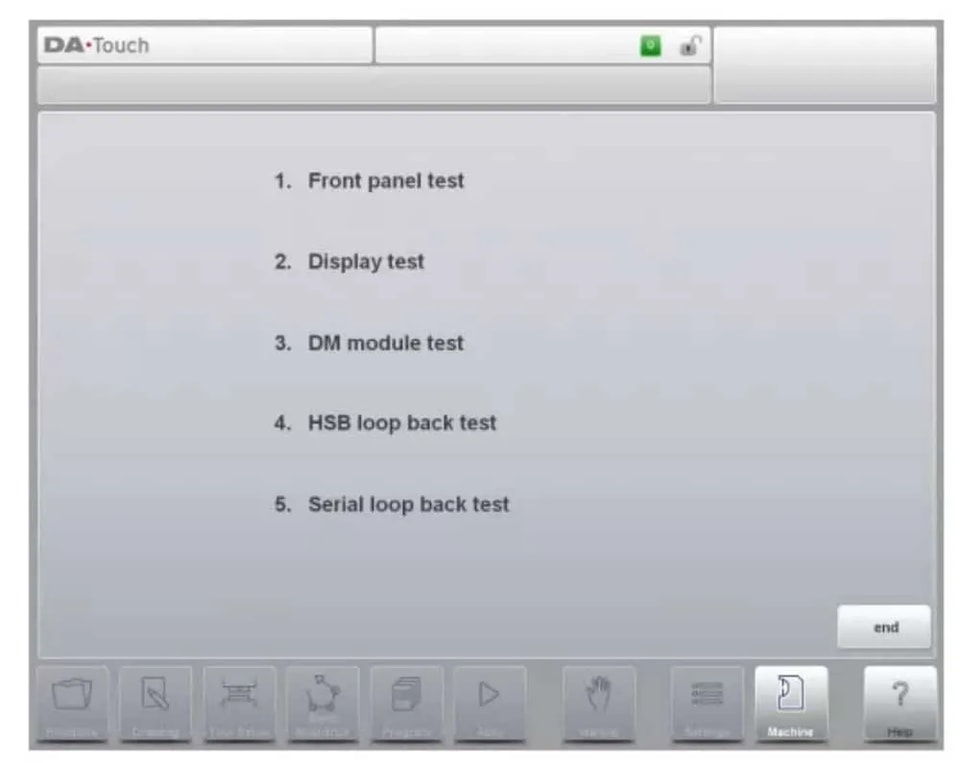

⒉Menú de prueba

Cuando se ha iniciado el programa de diagnóstico, la pantalla muestra el menú como se indica en la figura 2.a (ejemplo del menú principal de diagnóstico).

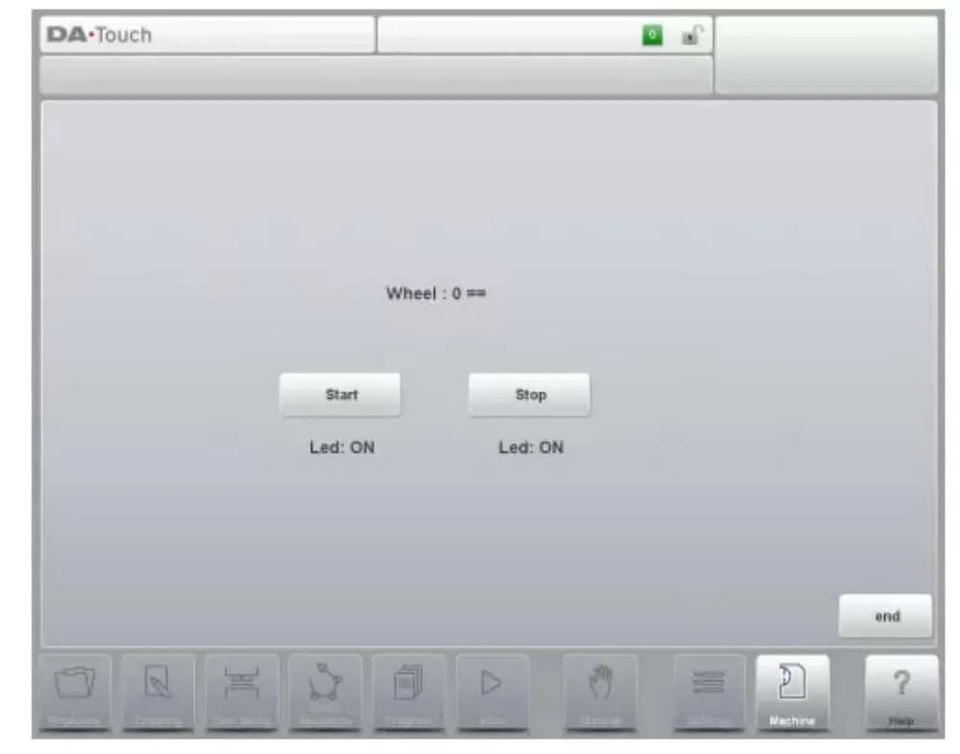

⒊Prueba del panel frontal

Función

Esta prueba está destinada a comprobar el funcionamiento del botón de inicio y parada y del volante manual.

Descripción

Aparece la siguiente pantalla, como en la figura 3.a.

⒋Prueba de pantalla

Función

Para obtener una buena idea sobre la configuración de color y el funcionamiento correcto de la pantalla de color, verá una serie de barras horizontales. Es importante que los 3 colores principales estén disponibles (rojo, verde y azul).

Al tocar el botón 'colortest' se mostrará una pantalla blanca (función de alternancia).

⒌ Prueba del módulo DM

Función

Esta prueba verifica las entradas y salidas de los módulos DM conectados.

⒍Prueba del HSB

Función

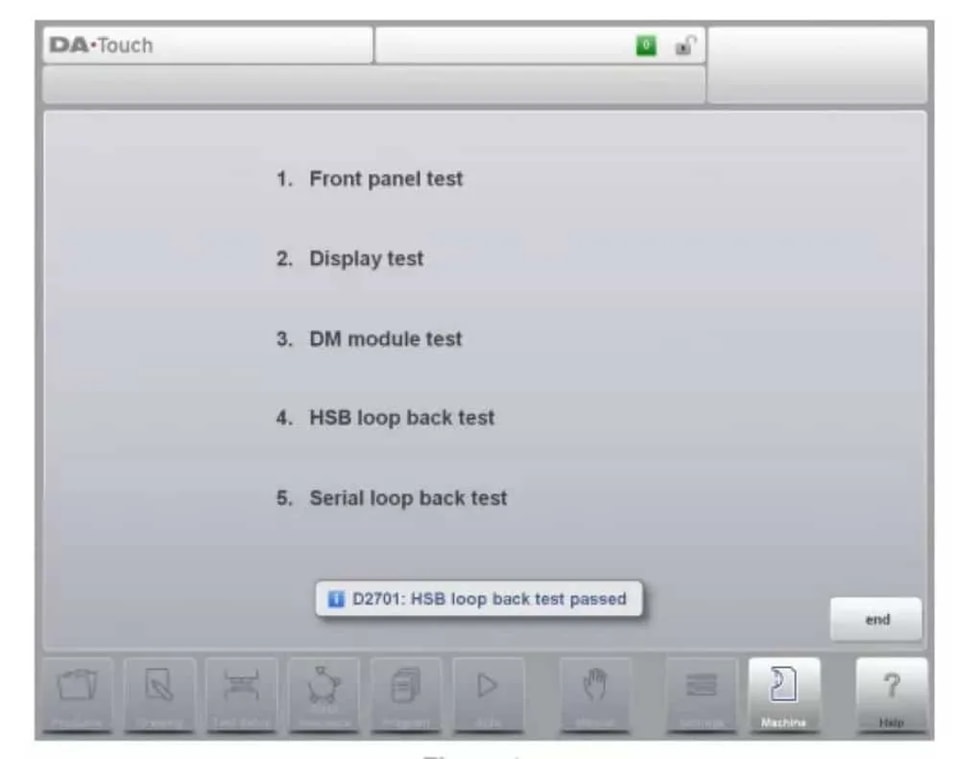

Con esta prueba se verifica el conector del bus de alta velocidad (HSB) del control. Descripción

Con esta prueba se verifica el circuito HSB del control. Para realizar esta prueba:

• abra el control;

• retire el cable HSB estándar que está conectado a la placa principal;

• tome un cable HSB pequeño y coloque un extremo en el primer conector HSB y el otro extremo en el segundo conector HSB;

• cierre el control;

• active el control y vaya al menú principal de diagnóstico;

• Toque el elemento 4 en el menú principal del modo de diagnóstico.

⒎Prueba de los puertos serie

Función

Con esta prueba se verifican los conectores de la interfaz serie (RS-232) del control.

Descripción

• abra el control;

• monte un conector de bucle de retorno en el puerto RS-232 a probar;

• cierre el control;

• active el control y vaya al menú principal de diagnóstico;

• Toque el elemento 5 en el menú principal del modo de diagnóstico.

• Ambas conexiones se prueban al mismo tiempo.

• El resultado se mostrará en la pantalla.

Contraseñas importantes

Nivel 0: 741 Nivel 1: 14753 Nivel 2: 32157 Nivel 3: 25789

Si desea descargar el manual de instalación DELEM DA-66T para su prensa plegadora CNC en PDF, puede visitar nuestro centro de descargas, donde encontrará todos los manuales que necesitará. También puede contactar al equipo técnico de JUGAO CNC MACHINE.
