Si estás listo para comenzar a trabajar con el CYBELEC CybTouch 12, has llegado al lugar correcto. Dominar este sistema de control táctil intuitivo es esencial para cualquier persona involucrada en operaciones modernas de plegadoras. En esta guía, te guiaré a través de los pasos fundamentales y las características clave del CybTouch 12, ayudándote a integrar esta poderosa herramienta en tu flujo de trabajo diario con confianza. Ya sea que estés comenzando o buscando perfeccionar tus habilidades existentes, este artículo ofrece las perspectivas prácticas necesarias para aprovechar al máximo las capacidades del CybTouch 12.

Introducción

Antes de sumergirse en la operación, es importante tener en cuenta que la interfaz CybTouch 12 y las funciones disponibles pueden variar ligeramente según las actualizaciones de software y la configuración específica de la plegadora que controla. Si bien esta guía refleja la configuración estándar, podría haber pequeñas diferencias con su sistema particular. Sin embargo, tenga la seguridad de que cualquier variación suele ser limitada y no dificultará su capacidad para aprender y operar el controlador de manera efectiva. Esto garantiza una experiencia de incorporación fluida, independientemente de la versión de su sistema.

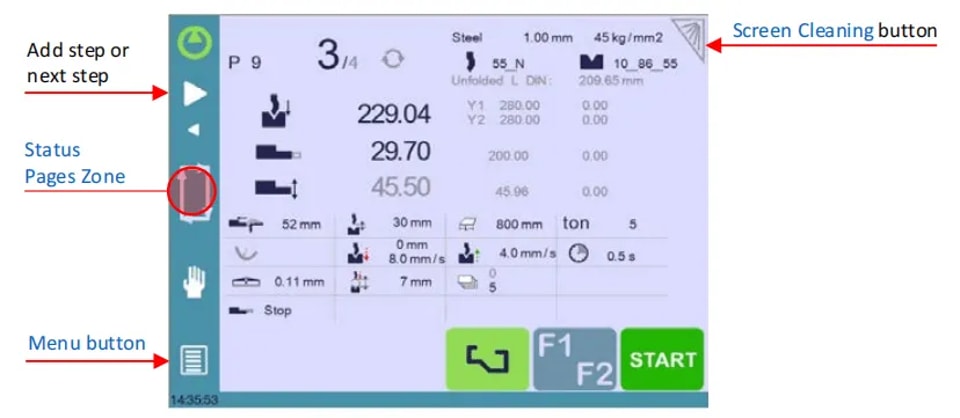

Navegación General

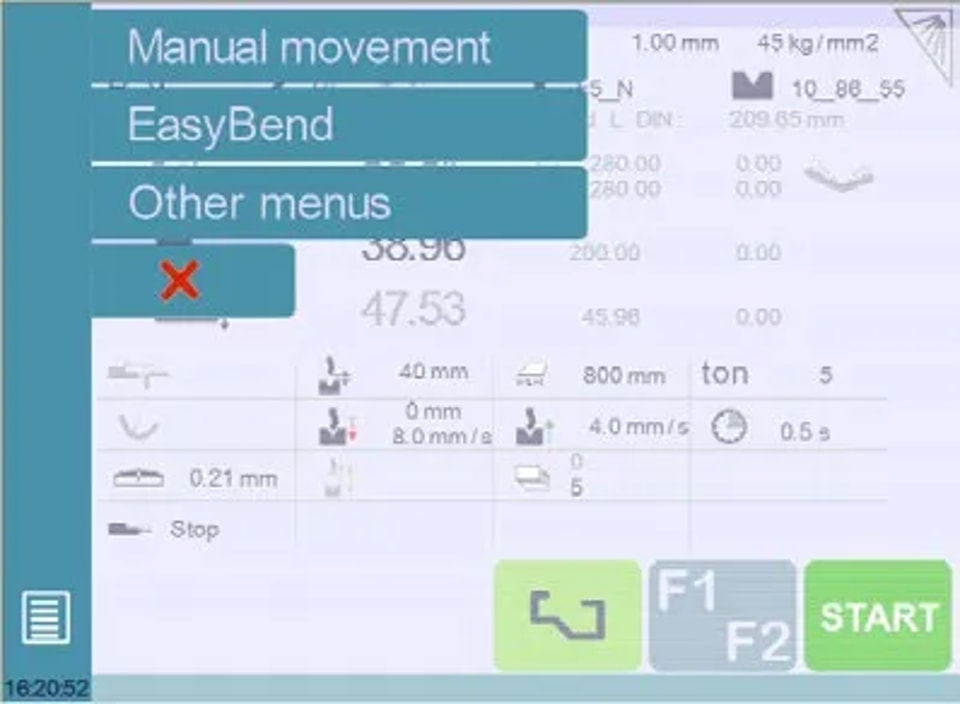

1. Botón Menú

El botón Menú le permite seleccionar (saltar) directamente a la pantalla deseada.

2. Zona de Páginas de Estado

Para comenzar con CYBELEC CybTouch 12, es importante familiarizarse con su interfaz intuitiva, incluyendo la zona de páginas de Estado. Tocando brevemente la zona de páginas de Estado se accede a la página de estado . Tocando esta zona por más de 2 segundos activará el modo Semiautomático .

3. Limpieza de Pantalla

Para limpiar la pantalla mientras el CybTouch está encendido, toque el botón. Use solo un paño húmedo y suave con jabón o un detergente neutro.

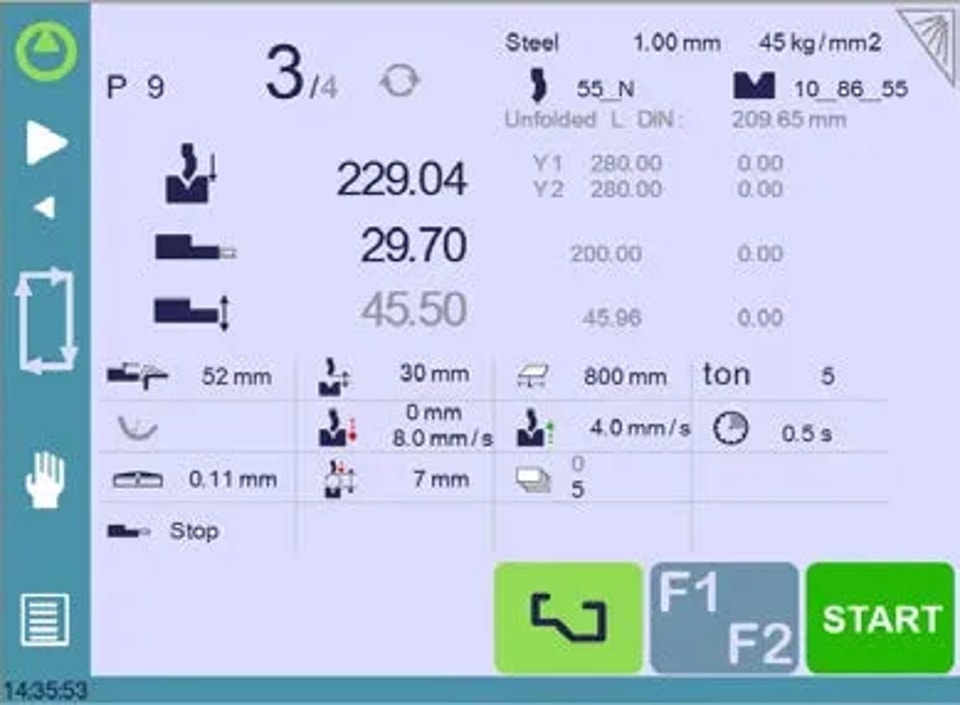

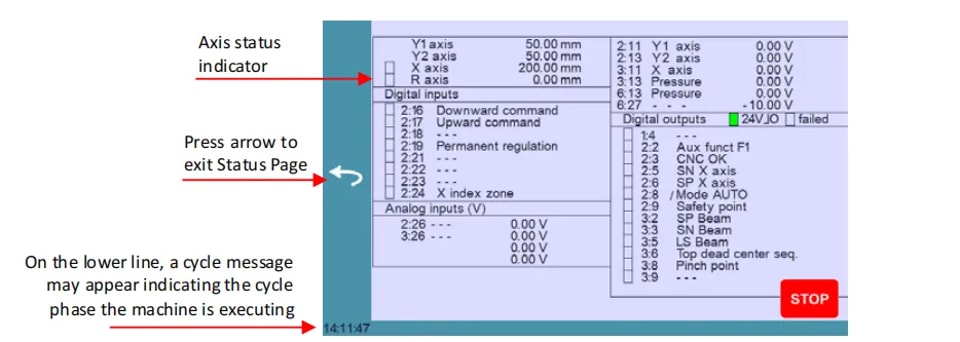

Página de Estado

Para comenzar con CYBELEC CybTouch 12, primero debe explorar la Página de Estado, que muestra el estado de todas las entradas, salidas y posiciones de ejes del NC. Esta función es esencial durante la configuración y solución de problemas, especialmente para máquinas instaladas en campo.

Acceda fácilmente desde cualquier lugar presionando la Zona de Páginas de Estado , y salga presionando la flecha a la izquierda.

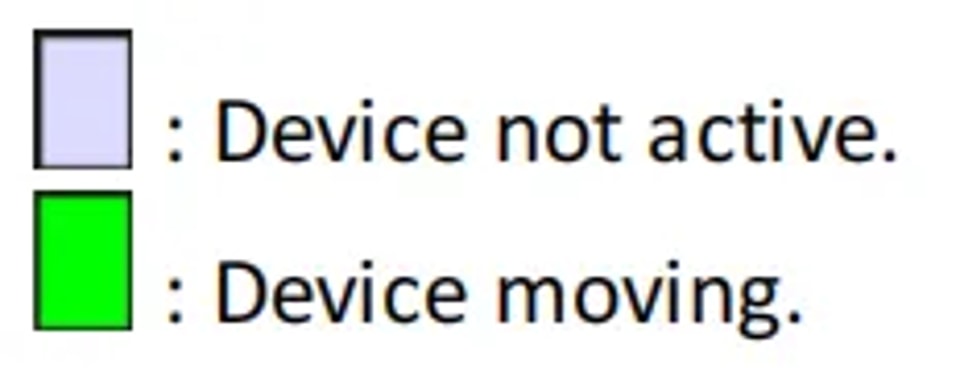

Los ejes tienen indicadores específicos. Su color indica la posición del eje en relación con la tolerancia.

Los estados posibles son:

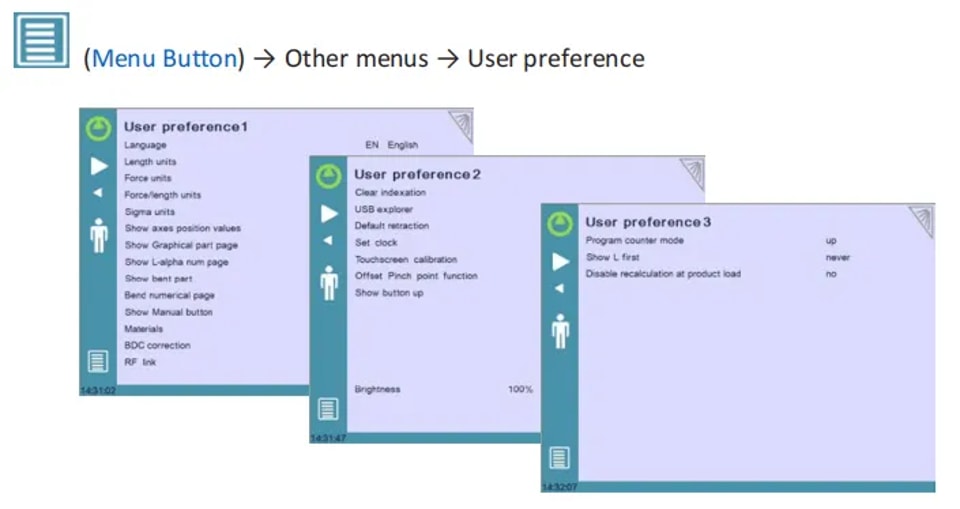

Preferencias del usuario

Para salir de la página de Preferencias del usuario, toque el botón Menú.

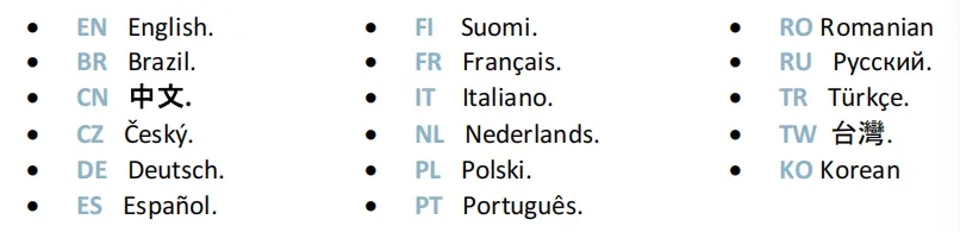

1. Idioma

Para comenzar a usar CYBELEC CybTouch 12, un paso vital es configurar los ajustes de idioma para garantizar un uso óptimo. Simplemente toque la opción 'Idioma' en la pantalla para navegar por los idiomas disponibles:

La lista de idiomas disponibles está sujeta a cambios y puede aumentar con el tiempo.

2. Unidades de longitud

Elija entre mm, pulgada o ninguno. Si se selecciona ninguno, el sistema usa milímetros por defecto.

3. Unidades de fuerza

Seleccione entre ton, kN o toneladas para establecer la unidad de medida de fuerza.

4. Fuerza / Longitud Unidades

Configure esto a ton/m, kN/m o toneladas/pie para medir con precisión la fuerza por longitud.

5. Unidades Sigma

Las opciones incluyen kg/mm², N/mm² y psi (*1000) para seleccionar la unidad de medida sigma.

6. Mostrar ejes Valores de posición

Esta función mostrará las posiciones de los ejes en la Página Numérica de Doblez .

l Cuando se establece en no , la posición de los ejes Y1, X y R se muestra durante los movimientos del haz.

l Cuando se establece en yes1 , las posiciones de los ejes (Y1, Y2, X y R) se muestran durante sus respectivos movimientos.

l Cuando se establece en yes2 , las posiciones de los ejes (Y1, Y2, X y R) se muestran constantemente bajo sus respectivos valores de punto de ajuste.

7. Mostrar Gráfico Página de Pieza

Cuando se establece en yes , este botón se muestra en la Página Numérica de Doblez para todas las piezas gráficas y da acceso a la Página Gráfica .

8. Mostrar Página L-alpha Num

Cuando se establece en yes , este parámetro da acceso al L-Alpha Mode . Este botón se muestra luego en la página del TouchProfile Mode.

9. Mostrar Parte Doblada

Este parámetro, cuando se activa, permite al operador ver el estado de la pieza antes y después del doblado en la Bend Sequencing page .

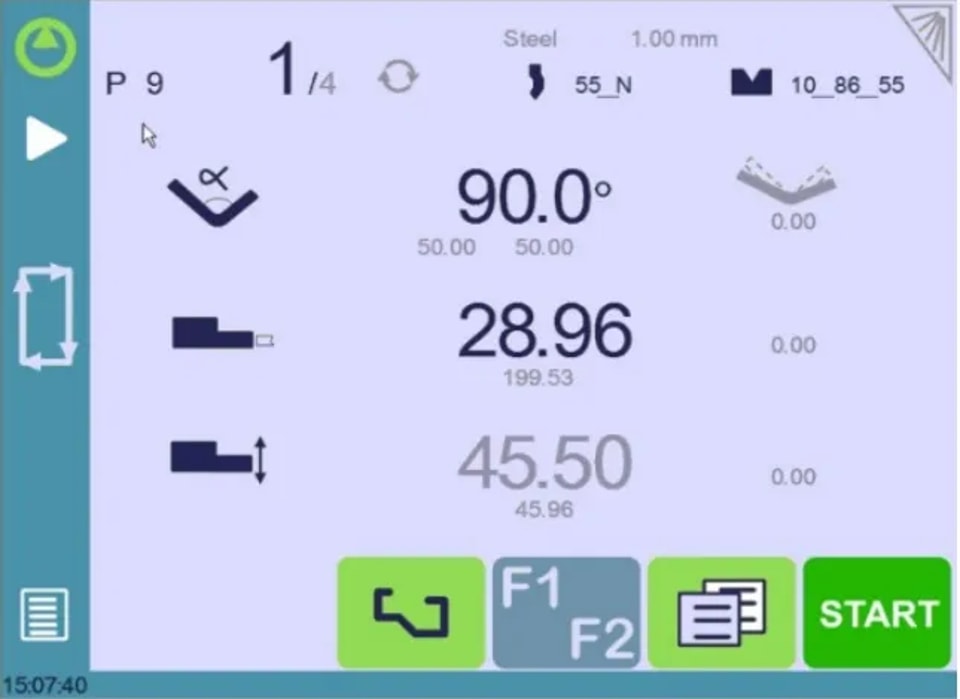

10. Bend Numerical Page

Al comenzar con CYBELEC CybTouch 12, personalizar la configuración de visualización es esencial. El sistema ofrece un parámetro para elegir cómo se presenta la información en la Página Numérica de Doblez .

Al seleccionar ' all in one ' puedes mostrar todos los parámetros relacionados con tu pieza o doblado, una función exclusiva de CybTouch 12 debido al tamaño de su pantalla.

Cuando se establece en 'More page' , este botón aparece en la Bend Numerical Page y da acceso a la página especial mostrada a continuación.

11. Mostrar Manual Botón

Cuando se establece en sí, este parámetro muestra un botón manual en el lado izquierdo de la pantalla, dando acceso directo a la página de Movimiento de Ejes Manual.

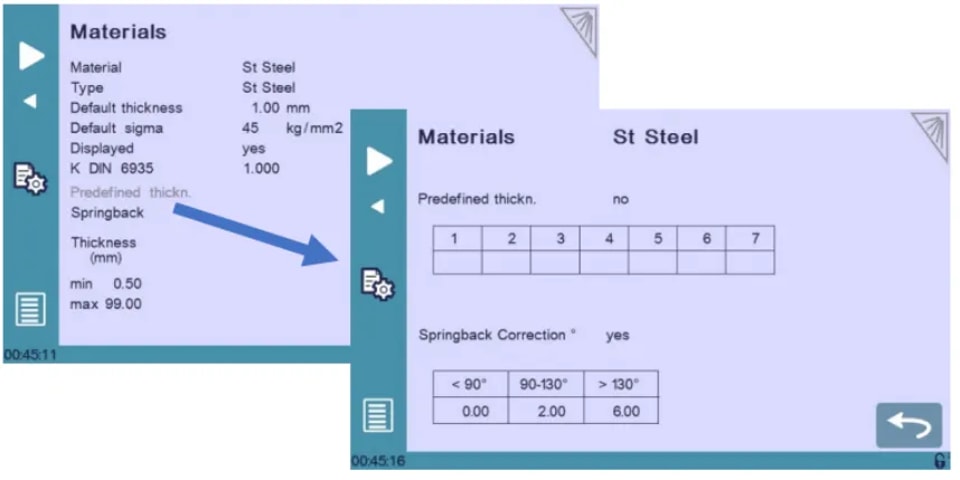

12. Materiales

Para comenzar con CYBELEC CybTouch 12 y gestionar eficientemente sus materiales, puede acceder a la página de Materiales donde tiene la flexibilidad de ajustar las características predeterminadas o configurar nuevos materiales. Tenga en cuenta que el acceso a esta página puede depender de la configuración de parámetros de su máquina, y se requiere una contraseña de nivel 2.

En la página de Materiales, puede ver y modificar varios detalles cruciales:

l Material: Material actualmente seleccionado, como Acero.

l Espesor Predeterminado: Seleccionado automáticamente al crear una nueva pieza, basado en el material.

l Sigma Predeterminada: Por ejemplo, 45 para Acero, esencial para cálculos relacionados con las propiedades del material.

l Mostrado: Indica la disponibilidad del material para selección y uso.

l K DIN 6935: Un factor correctivo para el cálculo de la longitud del desarrollo según los estándares DIN 6935. Tenga en cuenta que este valor altera el espesor en la fórmula.

l Espesores Predefinidos: Puede definir hasta siete espesores diferentes para el material seleccionado.

l Espesor Mínimo/Máximo: Establece el rango para el espesor aceptable del material.

l Corrección de recuperación elástica: Se aplica automáticamente durante la creación de nuevas piezas, con una tabla personalizable basada en el material.

El sistema proporciona tres materiales predeterminados predefinidos: acero, acero inoxidable y aluminio. Sin embargo, puede agregar fácilmente más según sea necesario. Para agregar un nuevo material:

l Desplácese y seleccione un material no configurado (por ejemplo, Mater X) de la lista.

l Ingrese las características para el nuevo material.

l Toque el nombre (por ejemplo, Mater X) para que aparezca el teclado e ingrese el nombre del nuevo material.

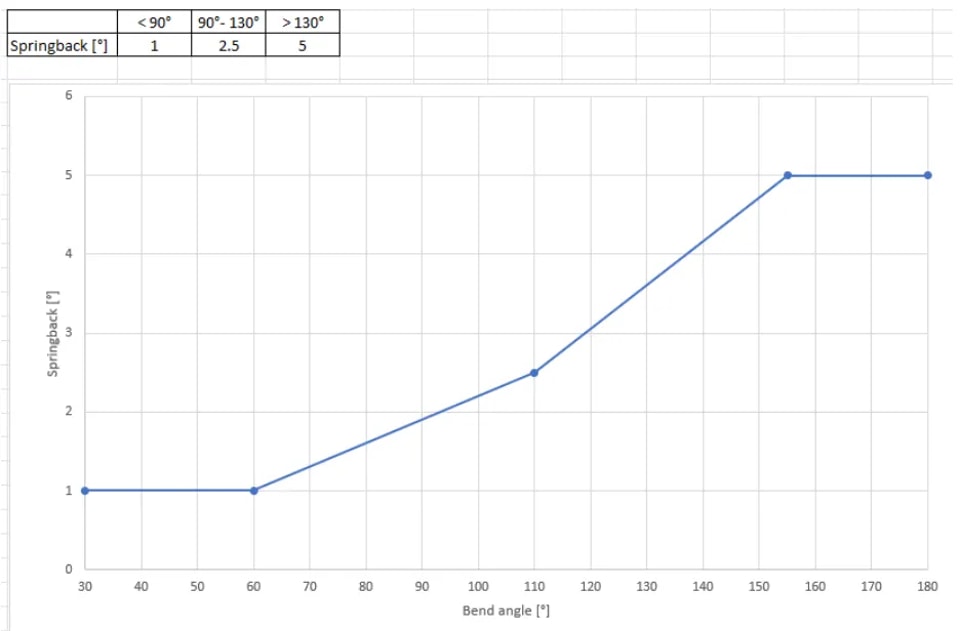

13. Corrección de recuperación elástica

Para comenzar con CYBELEC CybTouch 12, dominar la corrección de recuperación elástica es crucial para un doblado preciso. Cada material tiene un Cálculo de Deducción de Doblado (BDC) específico, pero pueden ocurrir desviaciones. Personalice la tabla de corrección de recuperación elástica basándose en la experiencia si es necesario.

Puede programar hasta tres correcciones basadas en el ángulo de doblado, con interpolación lineal para valores intermedios. Por ejemplo, si apuntar a 135° resulta en un doblado de 139°, puede ingresar una corrección de 4° en la categoría >130° para asegurar que los futuros doblados alcancen 135°.

Estas correcciones se aplican automáticamente, así que revise la tabla en busca de errores si los doblados están consistentemente fuera de tolerancia.

14. Corrección BDC

Para comenzar con CYBELEC CybTouch 12, es esencial comprender parámetros clave como la corrección del Punto Muerto Inferior (BDC). Este ajuste se aplica continuamente, aunque no se muestra en la página de corrección. Si nota resultados inesperados, verifique el valor de este parámetro. Si sus doblados caen fuera de tolerancia, consulte a un técnico para revisar el valor del índice de viga de la máquina.

15. RFLink

Cuando comience con CYBELEC CybTouch 12, descubrirá su capacidad para comunicarse con una laptop usando el dongle RFLink de Cybelec. Esta característica, inicialmente desactivada por defecto y reiniciada con cada inicio, es utilizada principalmente por técnicos durante la inicialización de la máquina.

16. Borrado de Indexación

Cuando se activa, esta función borra los índices y la máquina los buscará, como lo hace al encenderla, permitiendo al operador reindexar su máquina sin apagarla.

17. Explorador USB

Cuando este parámetro se establece en sí, es posible navegar por la memoria USB desde la página de Transferencia USB para acceder a carpetas específicas. (ver Transferencia USB )

Cuando se establece en no , todos los datos (herramientas, piezas) estarán en una carpeta llamada dataCybT en la raíz de la memoria USB al exportar archivos. Si desea importar archivos, asegúrese de que los datos estén en esta misma carpeta.

18. Retracción por Defecto

Al comenzar con CYBELEC CybTouch 12, es importante entender la función de retracción del topes traseros. Este parámetro establece el valor por defecto en los Parámetros de Doblado Adicionales , activado cuando se necesita retracción.

En Modo Gráfico , el sistema calcula esto automáticamente, pero puede ajustarlo manualmente para un control preciso en sus operaciones.

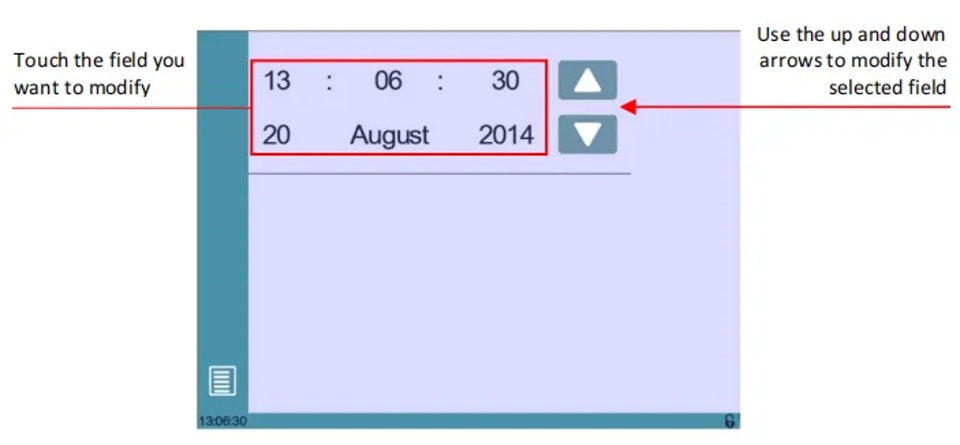

19. Configurar Reloj

Permite al usuario configurar la hora y fecha en el CybTouch.

20. Punto de Pinzamiento por Desplazamiento Función

Cuando este parámetro se establece en yes , la función Punto de Pinzamiento por Desplazamiento está disponible en los Parámetros de Flexión Adicionales.

21. Brillo xx% Eco xx%

Aquí se puede definir el brillo de la pantalla para el modo normal y el modo Eco:

l Toque el modo para el cual desea modificar el brillo.

l Use los botones para ajustar el brillo.

22. Contador de Programa Modo

Puede configurarlo para contar ' arriba ' hasta su número deseado o ' abajo ' hasta cero. El ciclo se detendrá una vez que se alcance el total, y el valor del contador se guarda automáticamente cuando el sistema se apaga.

23. Mostrar L Primero

Para comenzar con CYBELEC CybTouch 12, necesita configurar el modo de entrada de datos del tope trasero. Configúrelo en ' yes ' para mostrar la longitud del borde para dimensiones externas, o ' no ' para mostrar la posición del tope trasero en milímetros para dimensiones internas.

Elegir ' nunca ' desconecta la posición de los cambios en el ángulo de doblado, que es la configuración predeterminada. Un restablecimiento completo devolverá la configuración a los valores predeterminados. Nota: este modo no está disponible para piezas gráficas.

24. Deshabilitar Recálculo en Carga de Producto

Al comenzar con CYBELEC CybTouch 12, es esencial gestionar el recálculo de los valores de posición de los ejes cuando se carga una pieza, especialmente si las dimensiones de la herramienta o la configuración del tope trasero han cambiado. Por defecto, este recálculo está desactivado, pero se recomienda usar correcciones para el ajuste fino del programa.

25. Ayudas de Indexación

Cuando comienza con CYBELEC CybTouch 12, habilitar las ayudas de indexación puede ser crucial. Esta función muestra una ventana emergente para errores durante la indexación del cabezal, deteniendo el ciclo para evitar un movimiento ascendente infinito, y guía a los usuarios a bajar manualmente el cabezal si es necesario, garantizando una operación fluida.

26. El cabezal se detiene durante la retracción

Cuando está habilitado, el cabezal se detiene en el punto de pellizco durante la retracción del tope trasero. Cuando está deshabilitado, el cabezal se ralentiza ligeramente pero continúa doblando mientras el tope trasero se retrae.

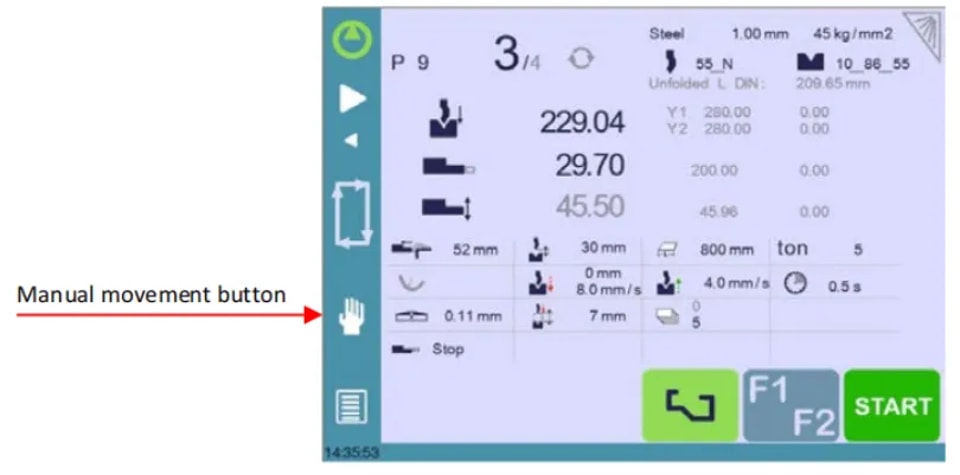

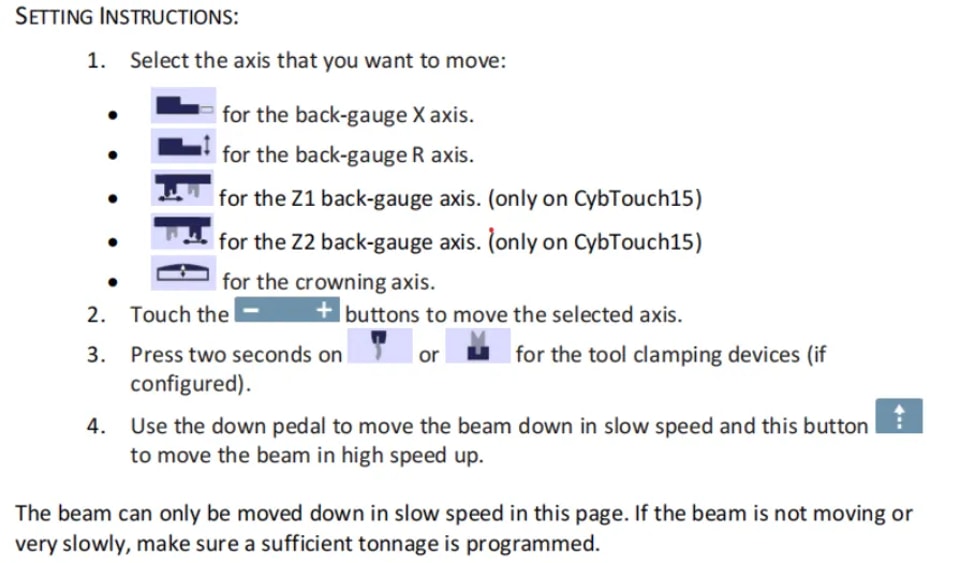

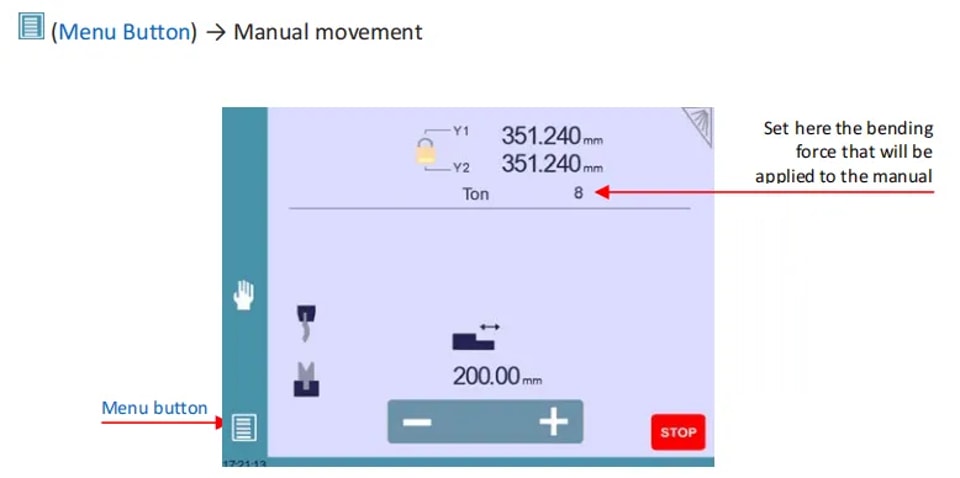

Movimiento Manual de Ejes

En el proceso de configurar una máquina, a veces es necesario poder mover los ejes manualmente, por ejemplo al cambiar las herramientas. Esto se puede hacer en esta página.

Desincronizado Viga

Para comenzar con CYBELEC CybTouch 12, desbloquee el candado para seleccionar y mover Y1 o Y2 por separado a baja velocidad. Esta función permite realinear fácilmente una viga desincronizada con la mesa. Una vez desbloqueado, la Y más alta se selecciona automáticamente, permitiéndole bajarla con el pedal hacia abajo para enderezar la viga.

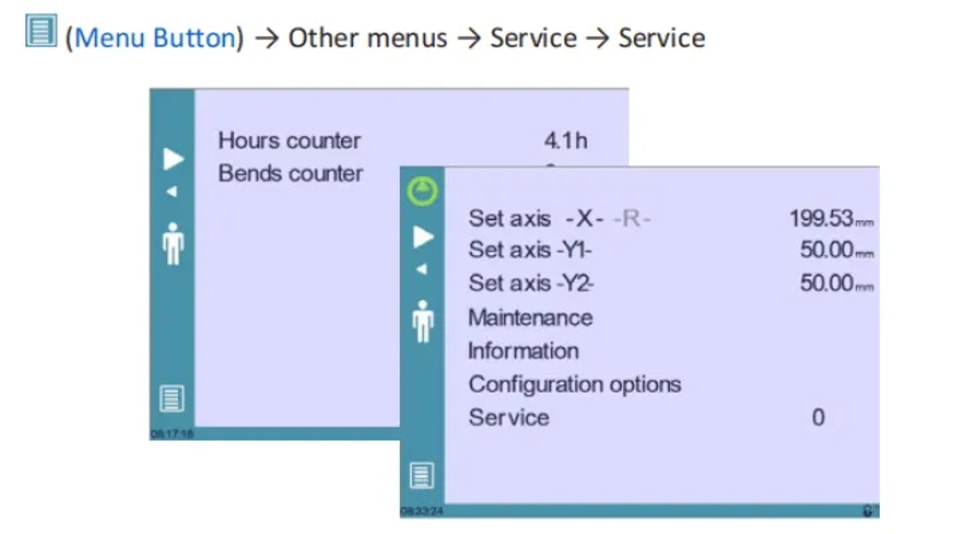

Página de Servicio

1. Configurar Eje

Permite al operador ajustar manualmente la posición del tope trasero (ejes X y R) y la viga (ejes Y1 y Y2).

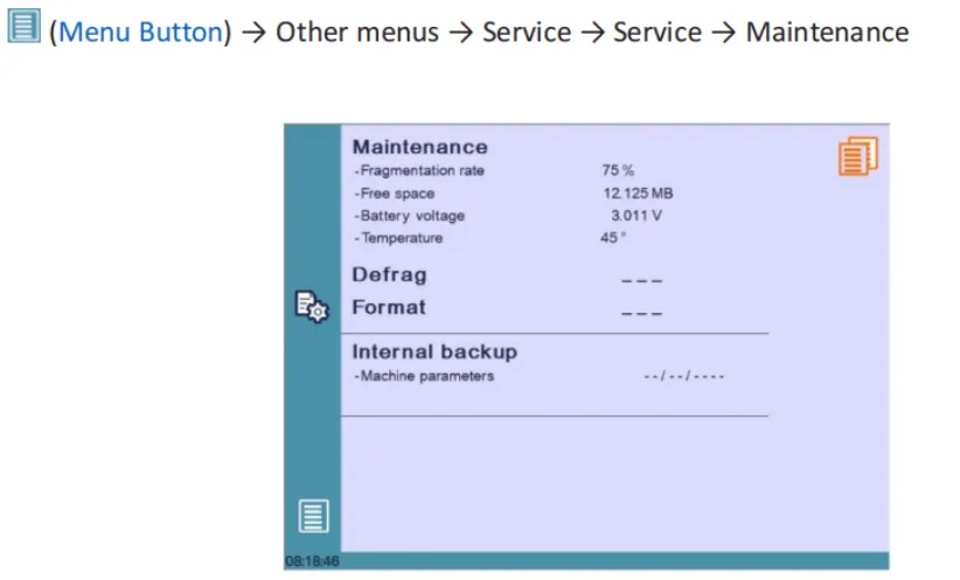

2. Mantenimiento

La página de Mantenimiento muestra el estado del hardware del CybTouch y permite al operador realizar diferentes acciones de mantenimiento.

Todas las acciones siguientes requieren códigos y solo deben ser realizadas por técnicos o a solicitud de un técnico.

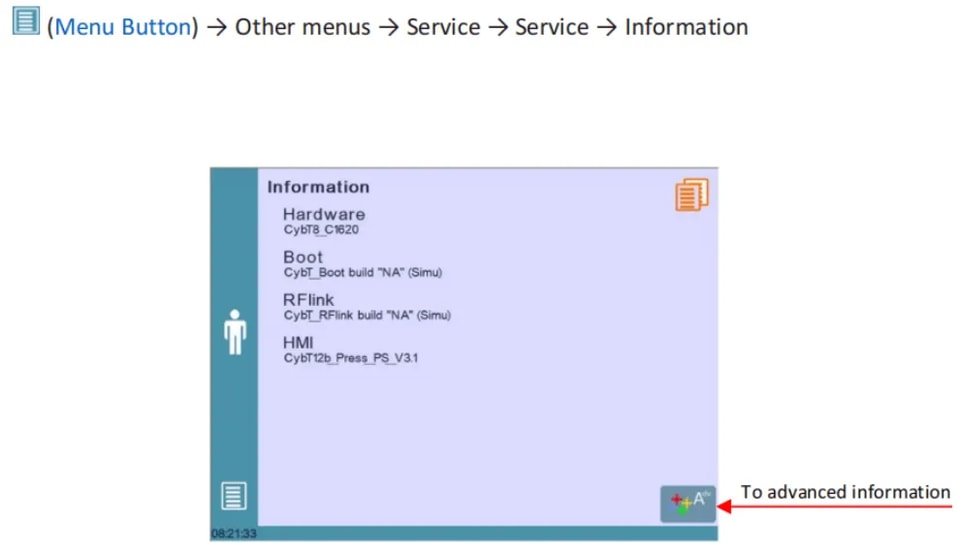

3. Información

La página de Información muestra los nombres y versiones del software instalado en el CybTouch. Al presionar el botón Avanzado se muestra información más detallada.

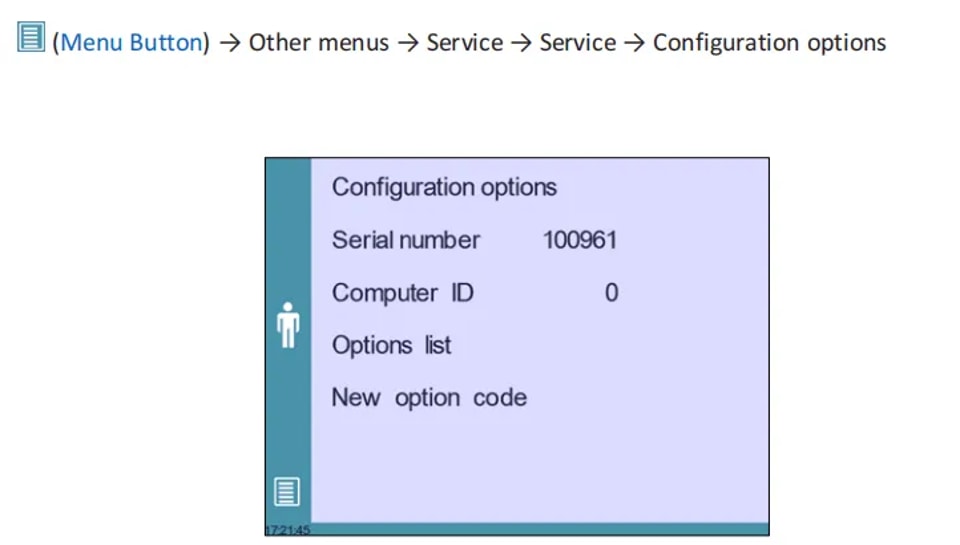

4. Configuración Opciones

l Número de Serie
Esencial para la configuración, el número de serie está vinculado a las opciones de la máquina. Cambiarlo puede resultar en la pérdida de las opciones instaladas.

l ID de Computadora
Único para cada unidad, asegura la identificación correcta de la máquina junto con el número de serie.

l Lista de Opciones
Un elemento emergente amarillo muestra todas las opciones instaladas, ayudándote a rastrear las funcionalidades disponibles.

l Código de Opción Nuevo
Introduce un código en el formato ABC-DEF-GHI-JKLM para añadir nuevas opciones. Consulta a un técnico o fabricante para obtener asistencia.

Transferencia USB

Para garantizar transferencias de archivos sin problemas con CYBELEC CybTouch 12, ten en cuenta estas precauciones:

l Compatibilidad USB : Utiliza memorias USB tipo 'Memory stick'. Aunque las llaves USB 3.0 compatibles con USB 2.0 suelen funcionar, los resultados pueden variar. Evita CDs y discos duros externos.

l Solución de Problemas : Si una memoria USB es incompatible, cambia a otra.

Consejos Rápidos de Transferencia:

1. Memoria USB Dedicada : Utiliza una memoria USB dedicada a las transferencias de archivos de CybTouch.

2. Limitar Archivos : Menos archivos aceleran la transferencia.

3. Límite de Caracteres : Mantén las rutas de archivo por debajo de 255 caracteres.

Siguiendo estos pasos, puedes empezar efectivamente con CYBELEC CybTouch 12.

Conclusión

Una configuración adecuada de la CYBELEC CybTouch 12 es esencial para desbloquear todo el potencial de su plegadora. Al seguir cuidadosamente los pasos de instalación y configuración recomendados, se garantiza un funcionamiento fluido y confiable de la máquina, reduciendo el riesgo de errores, minimizando el tiempo de inactividad y sentando las bases para un rendimiento consistente. El mantenimiento regular y el cumplimiento de las mejores prácticas operativas extenderán aún más la vida útil de su sistema y ayudarán a mantener la productividad a largo plazo.

Comprender las capacidades del sistema y cualquier matiz específico de versión te permite operar el CybTouch 12 con mayor confianza y eficiencia, minimizando las interrupciones mientras optimizas tus procesos de doblado.
