Simplificación de la programación de herramientas con DELEM DA-53T

El DELEM DA-53T redefine la programación de herramientas al sustituir la complejidad por un proceso intuitivo y eficiente. Este artículo detalla cómo su interfaz avanzada y sus funciones inteligentes del sistema agilizan la creación de programas, permitiendo a los operarios lograr mayor precisión y productividad con menos esfuerzo.

Diseñada tanto para expertos en CNC como para quienes se inician en los controles de prensa plegadora, la siguiente guía muestra cómo el DA-53T optimiza el flujo de trabajo, reduce el tiempo de programación y mejora la eficacia general de las operaciones de mecanizado de metales.

Introducción

El sistema de control DELEM DA-53T redefine la programación de herramientas para aplicaciones de prensa plegadora gracias a su interfaz intuitiva y sus sofisticadas capacidades operativas. Diseñado para una integración perfecta en una amplia gama de modelos de prensa plegadora, ofrece una precisión excepcional combinada con una notable facilidad de uso.

La programación de herramientas constituye la base de un rendimiento preciso de la prensa plegadora, garantizando una ejecución exacta en cada secuencia de plegado. El DELEM DA-53T transforma este proceso crucial al reducir drásticamente los requisitos de configuración y mejorar la eficiencia de la producción. Gracias a su avanzado marco tecnológico, el sistema simplifica incluso los desafíos de programación más complejos, estableciendo nuevos estándares de productividad y excelencia operativa en los entornos de fabricación modernos.

Punzonado simplificado Programación

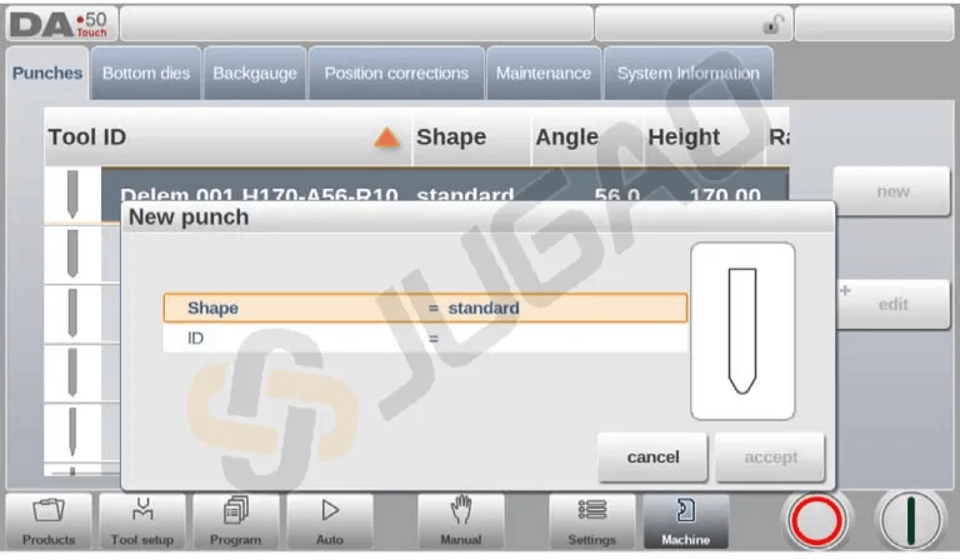

Creación de un nuevo punzón

El DELEM DA-53T simplifica la configuración de un nuevo punzón al ofrecer una interfaz intuitiva para gestionar las herramientas con facilidad.

Para añadir un punzón, vaya simplemente a la pestaña de biblioteca y pulse «Nuevo».

Programe el punzón seleccionando una forma, como Estándar, Dobladillo, Aire + Dobladillo o Gran radio, y asigne un ID único de hasta 25 caracteres alfanuméricos.

Después de confirmar estos datos, continúe introduciendo las dimensiones de la herramienta, que varían según la forma seleccionada. Este proceso eficiente reduce el tiempo de configuración y mejora la precisión, convirtiendo al DELEM DA-53T en un recurso valioso para las operaciones de prensa plegadora.

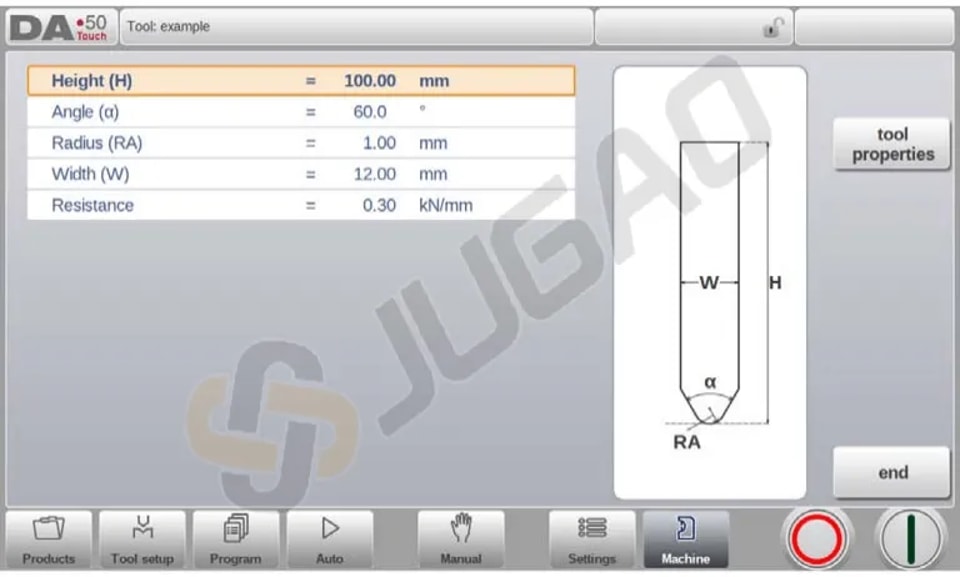

Configuración estándar del punzón

El DELEM DA-53T simplifica la programación de herramientas al proporcionar una interfaz intuitiva para la configuración de punzones estándar, garantizando operaciones de plegado precisas. Así puede programar sus herramientas de forma eficiente:

Altura: Establezca la altura de la herramienta para calcular con precisión la profundidad de plegado.

Ángulo y radio: Defina el ángulo y el radio de la punta del punzón. Utilícelo como radio interior de plegado si supera los resultados del proceso.

Ancho y resistencia: Introduzca el ancho de la herramienta y la fuerza admisible para garantizar un uso correcto.

Orientación: Alinee el lado derecho del punzón con el tope trasero; asegúrese de que el punto inferior se alinee con el centro de la prensa plegadora para lograr precisión.

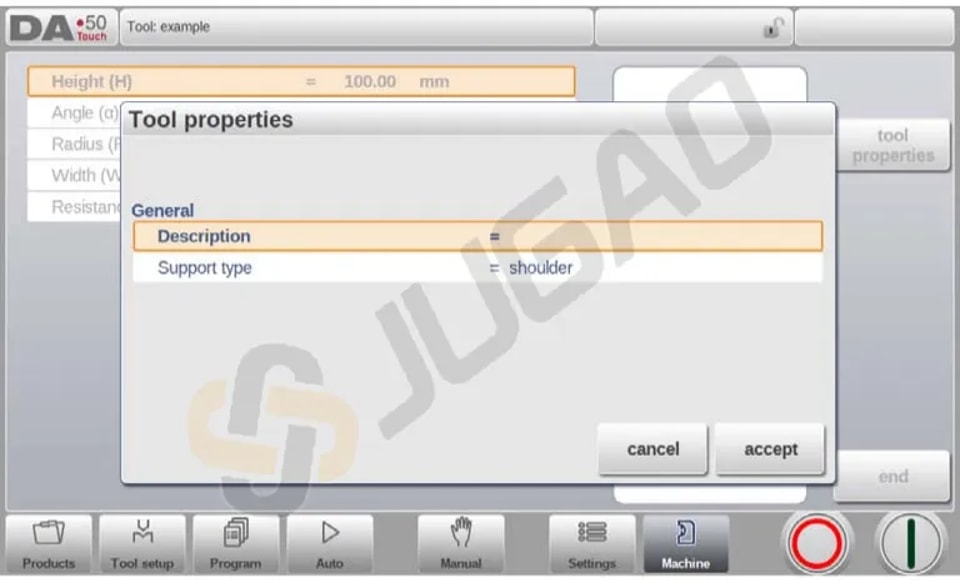

Propiedades de la herramienta: Ajuste la descripción (máx. 25 caracteres) para facilitar la identificación en la biblioteca.

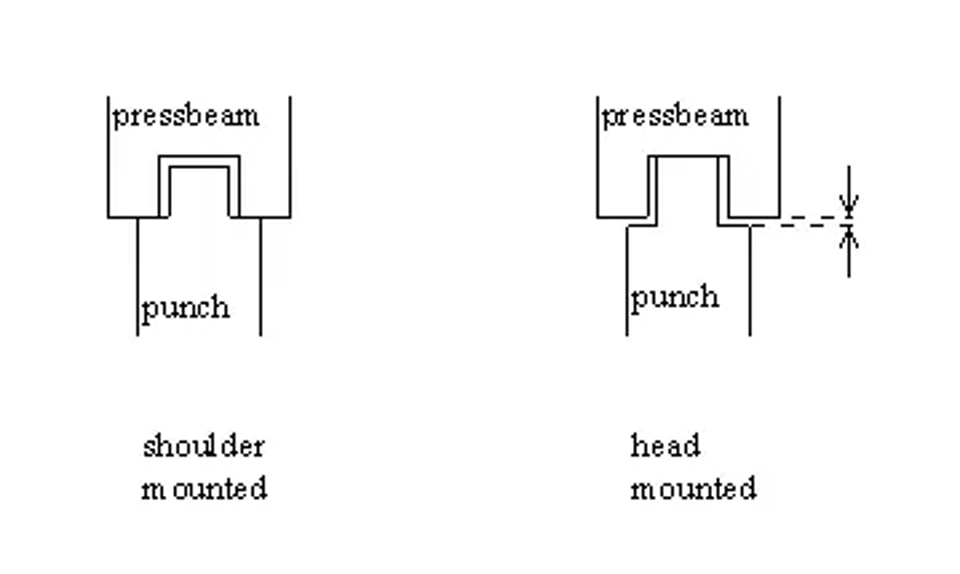

Tipo de soporte: Elija «montado en cabeza» o «montado en hombro» para corregir la posición del eje Y.

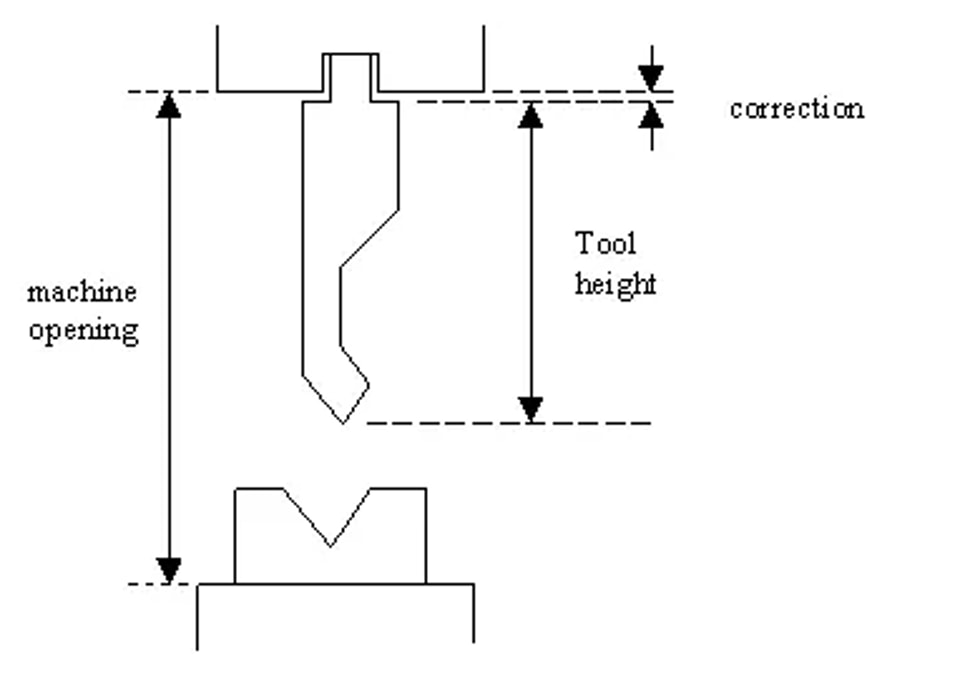

Si se elige «montado en hombro», la posición del eje Y se calcula a partir de la altura estándar de la herramienta. Esta es la configuración predeterminada.

Si se elige «montado en cabeza», se realiza una corrección para el cálculo del eje Y.

Editar punzón: Pulse una herramienta en la biblioteca para acceder a sus ajustes y modificarlos.

Este proceso eficiente en DELEM DA-53T simplifica la configuración de herramientas, garantizando operaciones de plegado precisas y eficaces.

Punzones especializados

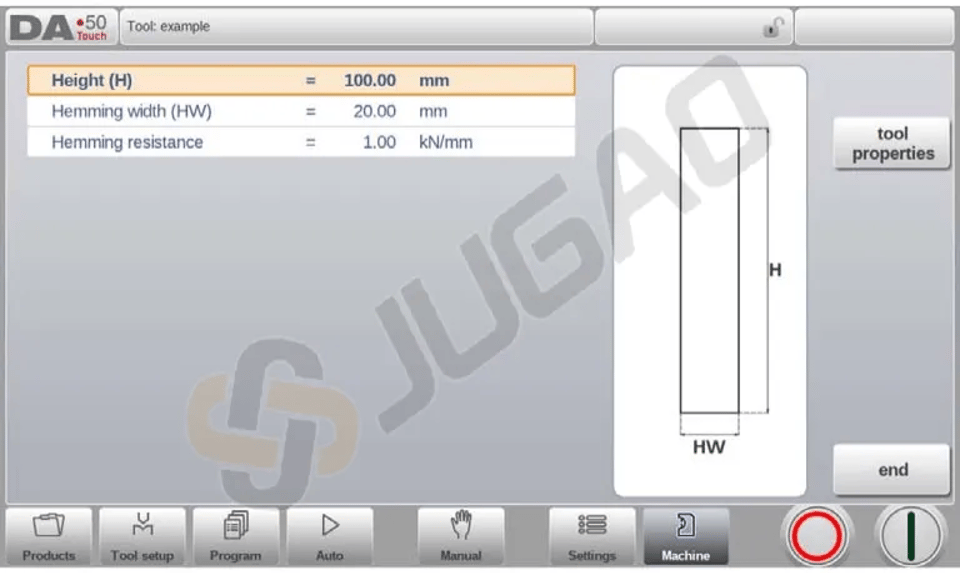

Programación de punzones para doblez de dobladillo

El DELEM DA-53T simplifica la programación de punzones para doblez de dobladillo con parámetros de entrada claros:

1. Altura: Introduzca la altura total de la herramienta para un cálculo preciso de la profundidad de plegado.

2. Ancho de dobladillado: Especifique el ancho de la herramienta para lograr precisión en el dobladillado.

3. Abertura de carga para dobladillado: Ajuste la posición de apertura del punzón, teniendo en cuenta el doble del espesor de la chapa para facilitar la inserción del producto.

4. Resistencia de dobladillado: Defina la fuerza máxima durante el dobladillado para garantizar la seguridad de la herramienta.

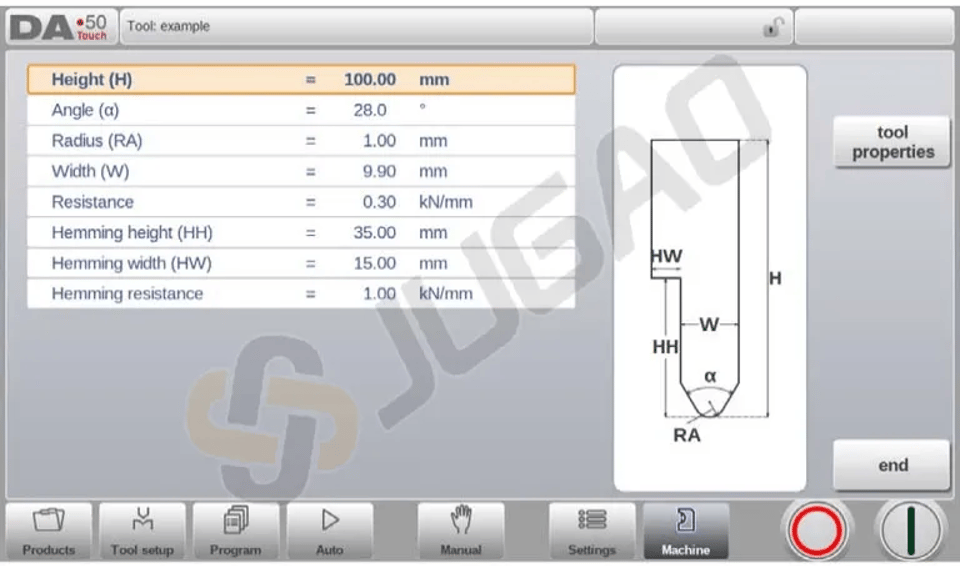

Punzón Air + Hem Bend

El DELEM DA-53T agiliza la programación del punzón Air + Hem Bend con pasos claros y precisos:

1. Altura: Configure la altura total de la herramienta para un cálculo preciso de la profundidad de plegado.

2. Ángulo: Especifique el ángulo de la punta del punzón para un plegado preciso.

3. Radio: Introduzca el radio de la punta del punzón para determinar el radio interior de plegado.

4. Ancho: Introduzca el ancho de la herramienta para el programa.

5. Resistencia: Defina la fuerza máxima admisible de la herramienta.

6. Altura de dobladillado: Configure la altura descendente del punzón para el dobladillado.

7. Ancho de dobladillado: Ajuste el ancho del punzón para una correcta colocación del producto.

8. Abertura de carga para dobladillado: Programe la posición de apertura del punzón, considerando el doble del espesor de la chapa.

9. Resistencia de dobladillado: Indique la fuerza máxima durante el dobladillado.

Estos ajustes sencillos mejoran la programación de la herramienta, garantizando precisión y seguridad en sus operaciones.

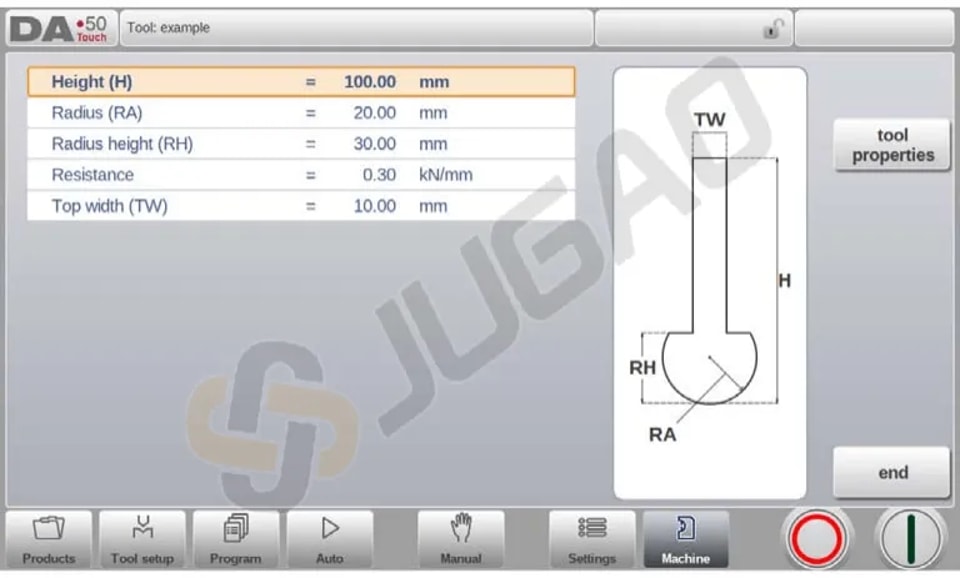

Punzón de gran radio

El DELEM DA-53T hace que la configuración de punzones de gran radio sea sencilla. Siga estos pasos breves:

1. Configurar altura total: Introduzca la altura total de la herramienta para realizar cálculos precisos de la profundidad de plegado.

2. Introducir radio: Especifique el radio de la punta del punzón para definir la curvatura de la herramienta.

3. Definir altura del radio: Introduzca la altura de la parte de gran radio de la herramienta para lograr precisión en operaciones de curvado amplio.

4. Resistencia máxima: Asigne la fuerza permitida para garantizar la seguridad de la herramienta.

5. Especificar ancho superior: Introduzca el ancho superior para una alineación y posicionamiento correctos.

Estos pasos en la interfaz del DELEM DA-53T garantizan una programación de herramientas eficiente y precisa para punzones de gran radio.

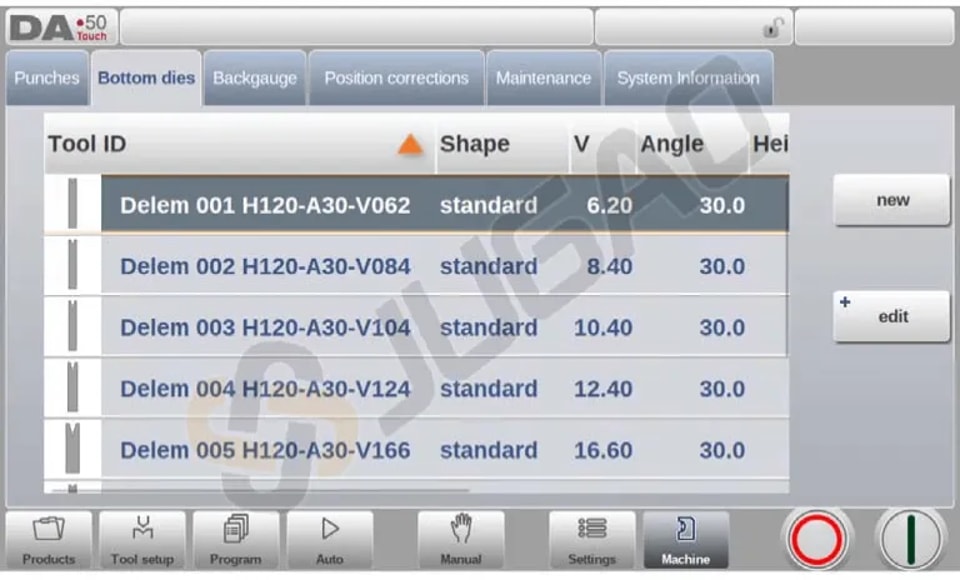

Configuración eficiente de la matriz

En esta pestaña se pueden programar las matrices inferiores utilizadas en la máquina. Se pueden añadir nuevas matrices; las existentes se pueden editar, copiar, renombrar y eliminar.

Creación de una nueva matriz

Para crear una nueva matriz, toque Nuevo en la biblioteca. El perfil de la matriz se puede crear con ayuda de las funciones de programación del control.

Así se crea una nueva configuración de matriz:

1. Programar la forma y el ID de la matriz

l Seleccione una forma básica de matriz: matriz estándar, matriz para doblez de reborde, matriz para doblez de reborde interior o matriz en U Air + Hem Bend, según la acción deseada (por ejemplo, doblado por aire o rebordeado).

l Asigne un ID único (hasta 25 caracteres alfanuméricos) para facilitar su identificación.

2. Configuración de la forma

l Use el asistente para programar los detalles de la forma según el tipo básico seleccionado.

3. Confirmar y configurar los datos de la herramienta

l Seleccione “Aceptar” para finalizar la configuración inicial.

l Introduzca las dimensiones y propiedades de la herramienta según se le solicite, ya que variarán según la forma elegida.

Este proceso conciso mejora la eficiencia de la programación de herramientas en la plataforma DELEM DA-53T, garantizando precisión y facilidad de uso.

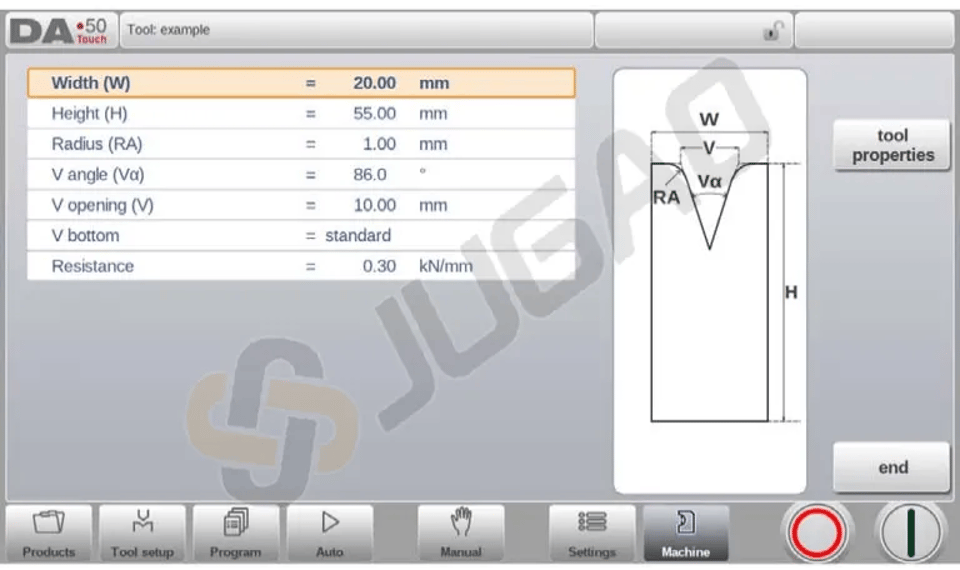

Configuración de matriz estándar

La DELEM DA-53T ofrece un enfoque simplificado y estructurado para configurar herramientas gracias a su interfaz intuitiva. Siga estos pasos detallados para la configuración de una matriz estándar:

1. Ancho: Introduzca el ancho de la herramienta.

2. Altura: Introduzca la altura total para los cálculos de profundidad de doblado.

3. Radio: Defina el radio del borde de la abertura en V.

4. Ángulo en V: Especifique el ángulo de la matriz.

5. Abertura en V: Introduzca la distancia entre las líneas de intersección de la abertura en V.

6. Fondo en V: Elija el tipo de fondo:

l Estándar: Ángulo agudo.

l Redondo: Use «radio interior» para las formas redondeadas.

l Plano: Defínalo con «ancho del fondo».

7. Resistencia: Establezca la fuerza máxima admisible de la herramienta.

8. Orientación: Alinee el lado derecho de la matriz como tope trasero, centrando la abertura en V en la plegadora.

9. Propiedades de la herramienta: Edite los datos genéricos y añada una descripción de 25 caracteres.

10. Silenciar: Defina la distancia de silenciamiento para la altura de cambio de velocidad.

11. Editar matriz: Toque para modificar una herramienta existente en la biblioteca mediante las herramientas de programación.

Estos pasos garantizan una introducción y configuración precisas, mejorando la precisión de sus operaciones de plegado con la DELEM DA-53T.

Matrices especiales

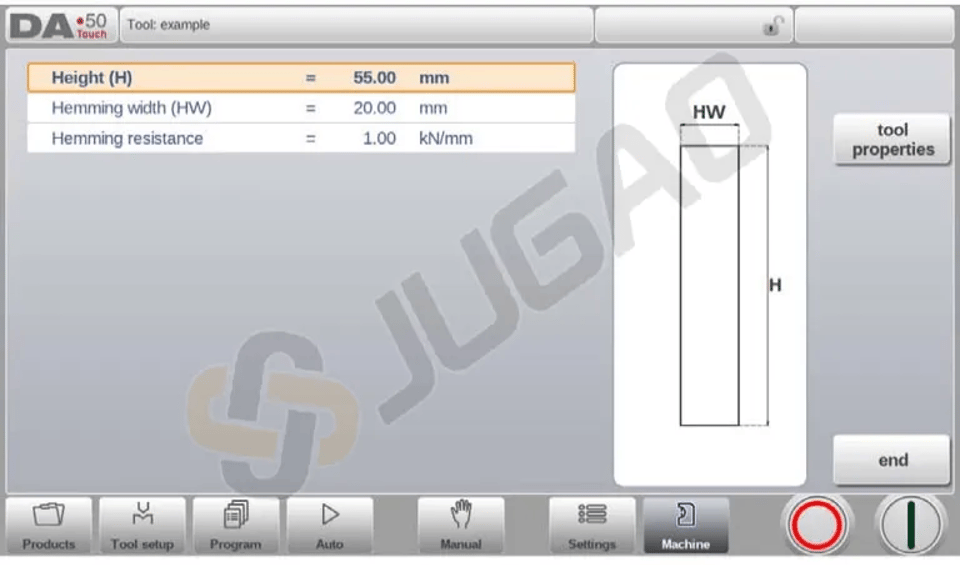

Matriz para doblez de reborde

l AlturaLa altura total de la herramienta. Importante: este valor de altura se utilizará en el cálculo de la profundidad de plegado.

l Ancho de dobladillo: El ancho de la herramienta que se va a programar.

l Resistencia al dobladillo: Fuerza máxima admisible sobre la herramienta durante el dobladillado.

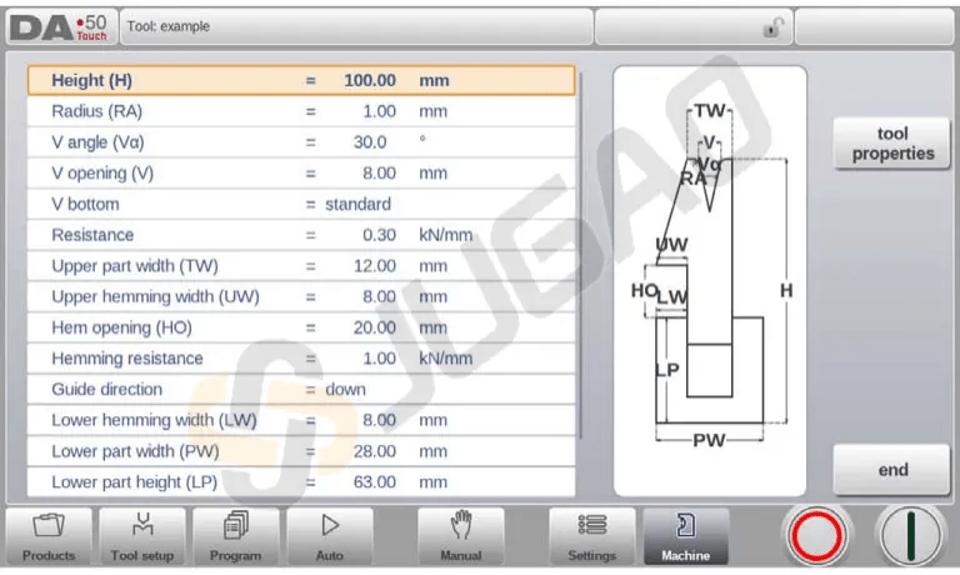

Troquel interior para doblado de dobladillo

1. Introducir dimensiones de la herramienta:

² Altura: Introduzca la altura total para los cálculos de la profundidad de plegado.

² Radio: Especifique el radio del borde de la abertura en V.

² Ángulo en V: Establezca el ángulo del troquel.

² Abertura en V: Introduzca el ancho de la abertura en V.

2. Seleccione el tipo de fondo en V:

² Estándar: Elija para un ángulo agudo.

² Redondo: Introduzca «radio interior» para un fondo redondeado.

² Plano: Especifique «ancho de fondo» para un fondo plano.

3. Establecer niveles de resistencia:

² Resistencia: Defina la fuerza máxima de la herramienta.

² Resistencia de dobladillado: Especifique la fuerza para las operaciones de dobladillado.

4. Configurar anchos del troquel:

² Ancho de la parte superior: Introduzca el ancho del segmento superior.

² Ancho superior de dobladillo: Especifique el ancho del segmento de dobladillado.

² Ancho de la parte inferior: Defina el ancho del segmento inferior.

5. Establecer parámetros de dobladillado:

² Tipo de troquel interior para dobladillado:

 Abierto por resorte: Para arranque asistido por resorte.

 Abierto y bloqueado: Para posición alta bloqueada.

 Normalmente cerrado: Para activación en posición baja.

² Apertura de dobladillo: Introduzca la altura de apertura para la colocación del producto.

6. Ajustar descompresión:

² Adaptar descompresión:

 Seleccione «no», «sí» o «doblado por aire» para incluir la apertura del dobladillo en la distancia de descompresión.

Estos pasos garantizan que DELEM DA-53T simplifique la programación de herramientas, mejorando la precisión y la eficiencia de la operación.

Matriz en U para doblado por aire y dobladillado

El DELEM DA-53T simplifica la programación de herramientas para las configuraciones de matrices en U para plegado por aire y plegado de dobladillo mediante pasos detallados:

1. Ancho: Introduzca el ancho de la herramienta.

2. Altura: Especifique la altura total de la herramienta. Tenga en cuenta que este valor se utiliza en el cálculo de la profundidad de plegado.

3. Radio: Defina el radio de los bordes de la abertura en U.

4. Altura en U: Establezca la altura de la abertura en U en la matriz.

5. Abertura en U: Introduzca el ancho de la abertura en U en la matriz.

6. Resistencia: Establezca la fuerza máxima permitida sobre la herramienta para evitar daños.

7. Ancho de dobladillado: Especifique el ancho frontal de la matriz para el soporte del plegado de dobladillo.

8. Resistencia de dobladillado: Defina la fuerza máxima permitida durante las operaciones de dobladillo.

Siguiendo estos pasos, el DELEM DA-53T garantiza precisión y facilidad en la configuración de herramientas, optimizando tanto el tiempo de preparación como el rendimiento.

Conclusión

El DELEM DA-53T agiliza significativamente la programación de herramientas gracias a su interfaz intuitiva y a sus eficientes mecanismos de actualización, simplificando todo el flujo de trabajo. Al aprovechar al máximo estas capacidades, los operarios pueden lograr mejoras notables tanto en la precisión de la prensa plegadora como en la eficiencia operativa.

Para maximizar el rendimiento de su sistema, recomendamos mantener actualizaciones periódicas del software y un aprovechamiento funcional integral. Si necesita asistencia técnica especializada o desea conocer más sobre cómo optimizar el potencial de su máquina, nuestro equipo de expertos está a su disposición. También le invitamos a explorar nuestra biblioteca técnica ampliada para obtener orientación adicional sobre cómo mejorar sus procesos de producción con el sistema DELEM DA-53T.
