Diferencias entre las cizallas de viga oscilante y las cizallas guillotina

I. Las cizallas guillotina hidráulicas ofrecen una mayor precisión de corte que las cizallas hidráulicas de viga oscilante:

(1) Tomemos como ejemplo las cizallas hidráulicas de viga oscilante y las cizallas guillotina de 16 × 3200 mm: aunque ambos diseños presentan una holgura nominal de las cuchillas inferior a 0,06 mm, el modelo de viga oscilante sufre un juego inevitable en los rodamientos entre el brazo oscilante y el bastidor. El error acumulado debido a este juego y a la holgura de las cuchillas suele superar los 0,10 mm. En cambio, el portacuchillas de la cizalla guillotina’está apoyado por cuatro rodamientos grandes en la guía trasera y se mantiene contra la guía delantera mediante dos rodamientos con carga de muelle, eliminando el juego en ambas guías. Esto mantiene por debajo de 0,04 mm el error combinado del juego y de la holgura de las cuchillas, lo que permite realizar cortes más uniformes y sin rebabas.

(2) La cizalla de viga oscilante utiliza un portacuchillas de forma arqueada y se basa en un contacto puntual a lo largo de un arco para garantizar la rectitud. En cambio, el portacuchillas de la cizalla guillotina’se desplaza verticalmente con respecto a la cuchilla inferior, minimizando la deformación de la chapa y garantizando una mayor rectitud.

(3) En las cizallas de viga oscilante, el punto de aplicación de la fuerza y el filo de corte están separados por una distancia considerable; el funcionamiento prolongado provoca fatiga y deformación del portacuchillas. Esto causa una importante «apertura de la holgura de las cuchillas» (deflexión), lo que produce rebabas en algunas zonas del borde cortado. En cambio, las cizallas guillotina alinean los cilindros hidráulicos, el portacuchillas y el filo de corte en un único eje vertical, lo que las hace resistentes a la deformación.

II. Ángulo de corte ajustable

(1) Las cizallas de viga oscilante funcionan con un ángulo de corte fijo y no permiten ajustar la velocidad de corte.

(2) Las cizallas guillotina permiten ajustar rápidamente el ángulo regulando el volumen de aceite dentro de las cámaras cerradas de dos cilindros hidráulicos conectados en serie. Aumentar el ángulo de corte incrementa la capacidad de corte, mientras que reducirlo acelera la velocidad de corte—ahorrando energía y tiempo y reduciendo eficazmente la deformación de la chapa.

Ventajas de las cuchillas rectangulares de la cizalla guillotina hidráulica QC11Y

(1) Puesto que el portacuchillas de una cizalla de viga oscilante se desplaza siguiendo un arco, solo se pueden utilizar cuchillas romboidales con dos filos de corte; en cambio, el portacuchillas de una cizalla guillotina se desplaza verticalmente con respecto a la cuchilla inferior, lo que permite utilizar cuchillas rectangulares con cuatro filos de corte y duplica su vida útil.

(2) Las cuchillas romboidales tienden a provocar torsión (deformación) en la chapa cortada—un problema que se agrava a medida que la tira cortada se vuelve más estrecha—mientras que las cuchillas rectangulares evitan este defecto.

III. Vida útil de los cilindros hidráulicos:

Los bloques semicirculares internos utilizados en los cilindros de las cizallas de viga oscilante son difíciles de lubricar y reparar. En cambio, los cilindros de grado industrial empleados en las cizallas guillotina no requieren lubricación independiente, ya que el aceite que llena las cámaras superior e inferior proporciona la lubricación necesaria, prolongando considerablemente su vida útil.

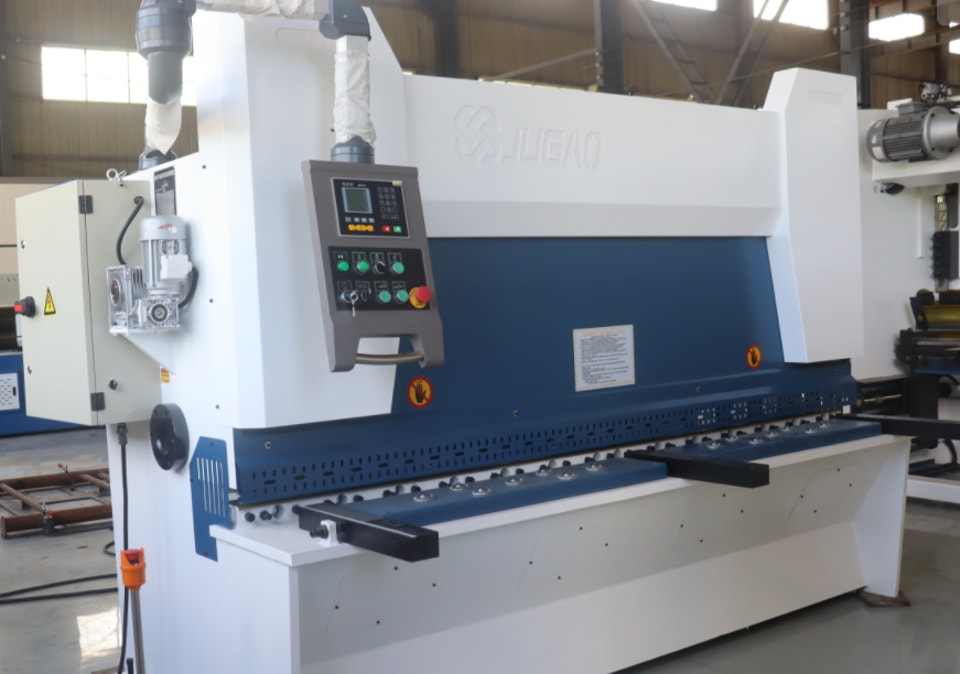

Características estructurales y rendimiento de la cizalla guillotina hidráulica QC11Y:

1. Estructura soldada totalmente de acero; las tensiones internas se eliminan mediante tratamientos integrales de alivio de tensiones por vibración y tratamiento térmico, garantizando una excelente rigidez y estabilidad.

2. Utiliza un avanzado sistema hidráulico integrado para ofrecer una alta fiabilidad.

3. Incorpora un sistema de guías de rodillos de tres puntos que elimina la holgura y mejora la calidad del cizallado.

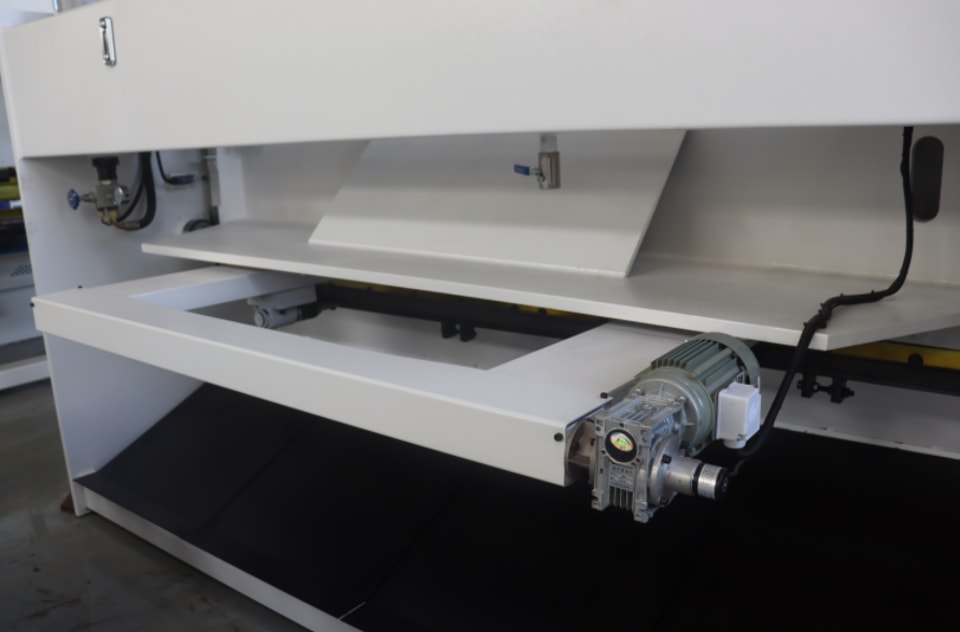

4. Cuenta con un tope trasero motorizado con ajuste fino manual y pantalla digital.

5. La holgura de las cuchillas se ajusta mediante un volante, lo que permite una configuración rápida y cómoda.

6. Las cuchillas rectangulares permiten utilizar los cuatro filos de corte, garantizando una larga vida útil.

7. El ángulo de cizallado ajustable minimiza la torsión y la deformación de la chapa.

8. El portacuchillas superior incorpora un diseño inclinado hacia dentro que facilita la descarga del material y mejora la precisión del cizallado.

9. Está equipada con funciones de cizallado por secciones e iluminación de línea de sombra.
