Aspectos clave de las curvadoras de perfiles para tubos cuadrados

La curvadora de perfiles puede realizar los procesos de precurvado, curvado y enderezado de perfiles en una sola pasada. Presenta una estructura avanzada y funciones completas, y puede instalarse en posición vertical u horizontal según las necesidades del usuario. La máquina cuenta con una estructura ajustable de curvado hacia abajo en arco. El eje del rodillo superior está fijo, mientras que los dos ejes de los rodillos inferiores se desplazan en arco respecto al eje del rodillo superior alrededor de un eje central. Su función principal es precurvar los extremos del perfil y deformarlo. Al mismo tiempo, los dos ejes de los rodillos inferiores también actúan como ejes de accionamiento principales, impulsados por motores hidráulicos, para dar forma al perfil curvado.

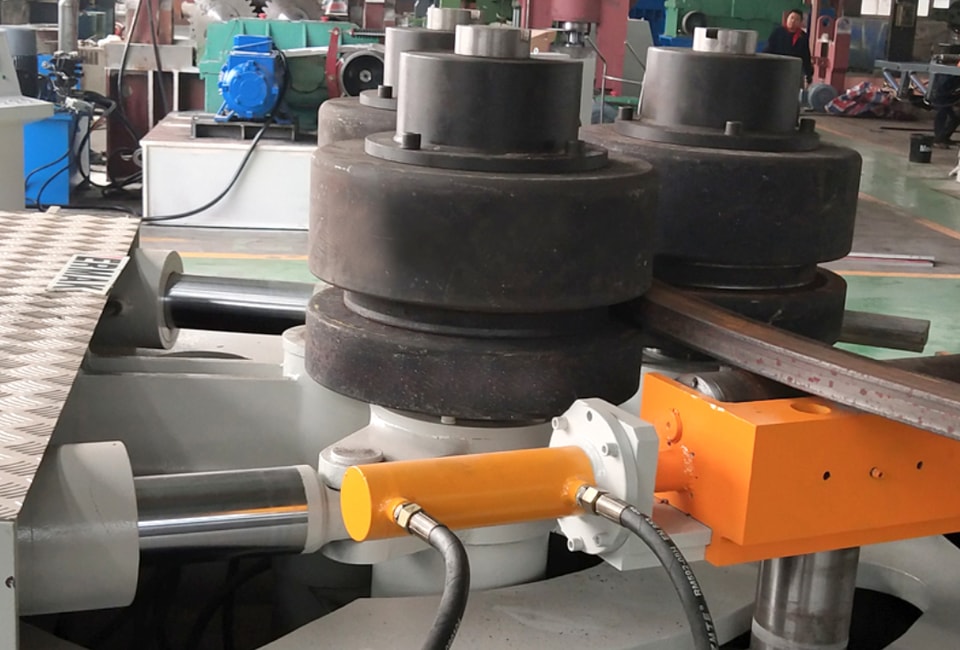

Los tres rodillos de trabajo de la curvadora de perfiles para tubos cuadrados son rodillos de accionamiento principales, impulsados por motores hidráulicos y engranajes. La elevación de los dos rodillos inferiores se acciona hidráulicamente, y estos pueden desplazarse en arco alrededor de un centro de giro fijo. A ambos lados de los rodillos de trabajo se instalan rodillos de apoyo y rodillos guía de enderezado, lo que ayuda a garantizar la calidad del curvado de perfiles con secciones asimétricas, como los perfiles angulares. Esta máquina es un modelo de tres rodillos con accionamiento totalmente motorizado, capaz de precurvar los extremos de los perfiles. Al ajustar los rodillos guía, puede corregir la torsión generada durante el curvado asimétrico. Todas las acciones se controlan mediante botones del armario eléctrico, con una pantalla digital de desplazamiento y una precisión de 0,1 mm. Puede curvar diferentes formas según la sección transversal del perfil. Las ventajas de este tipo de equipo son la alta precisión en el curvado de perfiles y la elevada eficiencia de trabajo.

Los rodillos guía y los rodillos de enderezado de esta curvadora de perfiles tienen tres movimientos:

(1) Pueden realizar movimientos de subida y bajada;

(2) Pueden realizar simultáneamente movimientos de elevación y descenso en arco junto con los rodillos inferiores;

(3) También pueden realizar movimientos de rotación simultáneos, garantizando la calidad de conformado del perfil durante el proceso de curvado. Los desplazamientos de subida y bajada de los dos rodillos inferiores se muestran digitalmente, de forma clara e intuitiva. La máquina está equipada con una mesa de operación vertical para facilitar su manejo.

La bancada de la curvadora de perfiles para tubos cuadrados está fabricada con una estructura de placas de acero soldadas y se somete a un tratamiento de recocido para eliminar las tensiones internas. La máquina ofrece suficiente resistencia y rigidez para curvar perfiles dentro de su capacidad. Mediante el cambio del molde, puede curvar perfiles como angulares, pletinas, barras cuadradas, perfiles en U, vigas en I, barras redondas y tubos de acero.
